Structure Designと成形データの出力｜VirtualLab技術情報

本書ではVirtualLab™のStructure Design (構造設計）と、成形 データの入出力について解説します

キーワード：	Diffractive Optics Toolbox、 structure design、 import、 export、 fabrication data
必須ツールボックス：	Starter Toolbox、Diffractive Optics Toolbox



注記：VirtualLa™のトライアル版では、本書は無効です

Structure Design (構造設計)

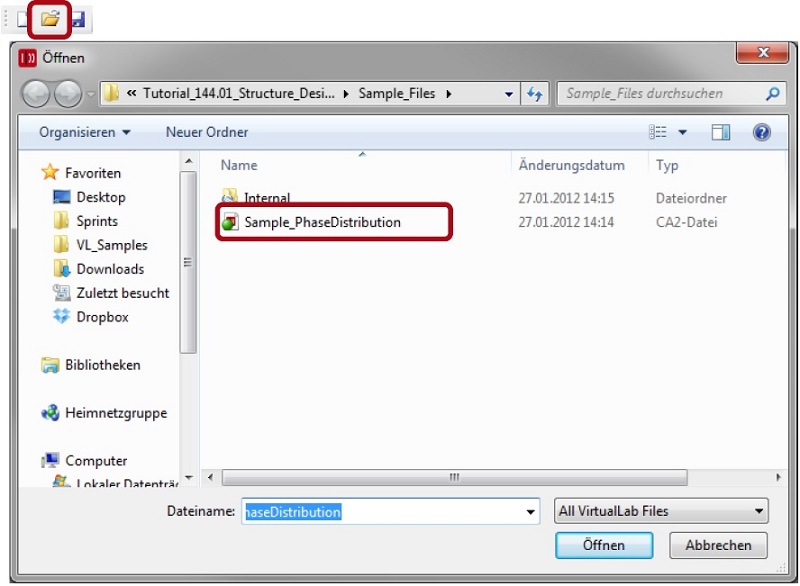

トランスミッションのローディング (位相分布)

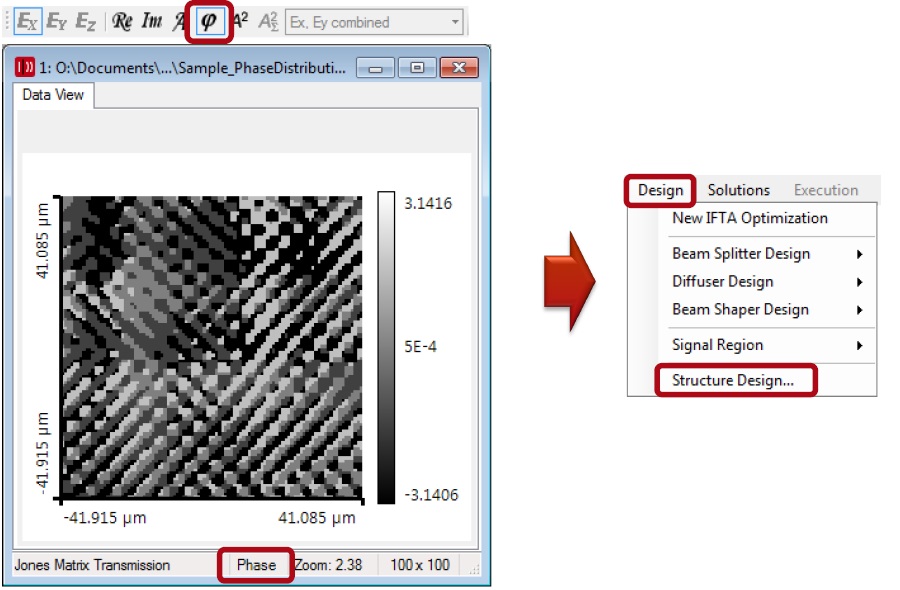

トランスミッションのStructure Designの開始

Structure Design 1 : ターゲット

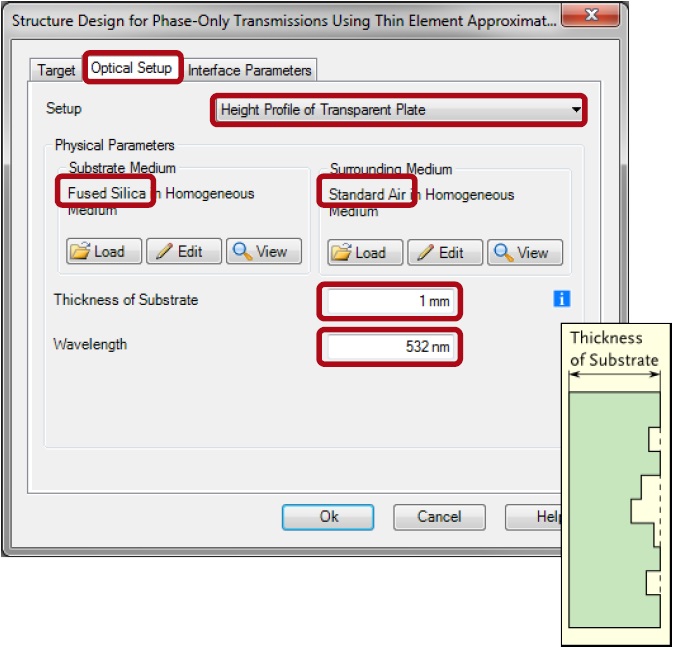

Structure Design 2 : 光学設定

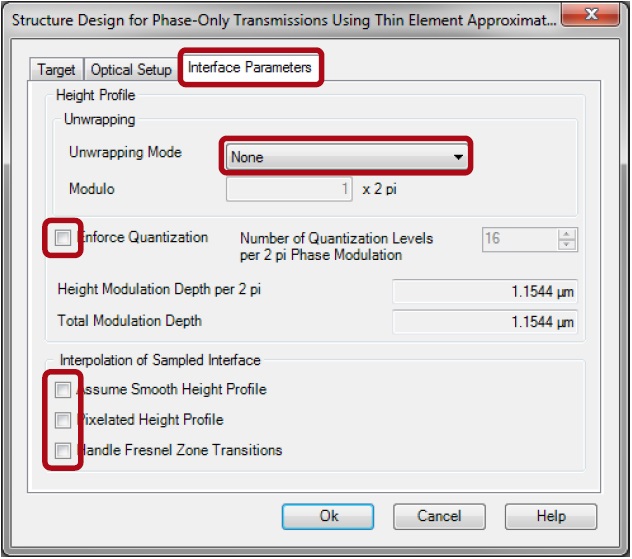

Structure Design 3 : インターフェース・パラメーター

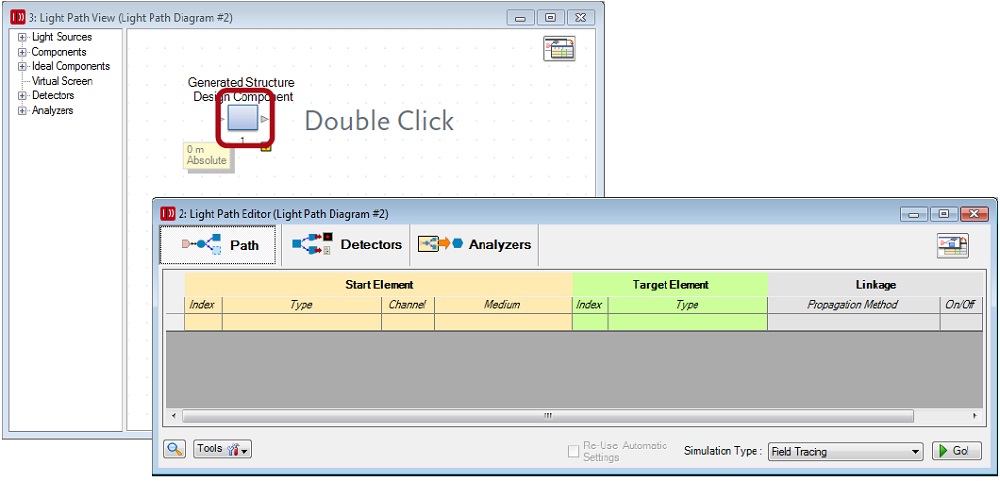

Light Path DiagramとDIC (Double Interface Component)

成形データの出力

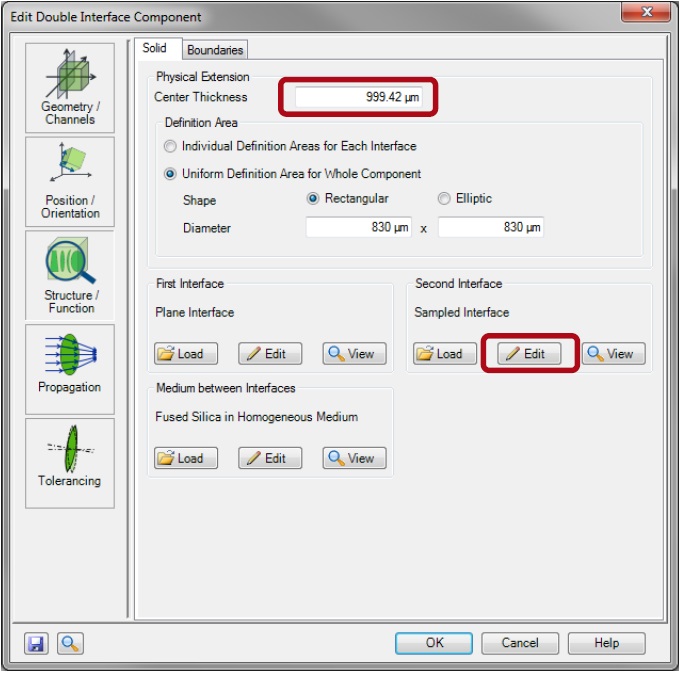

Double Interface Componentの編集ダイアログ

Sampled Interface の編集ダイアログ 1

Diffractive Optical Element の3D表示

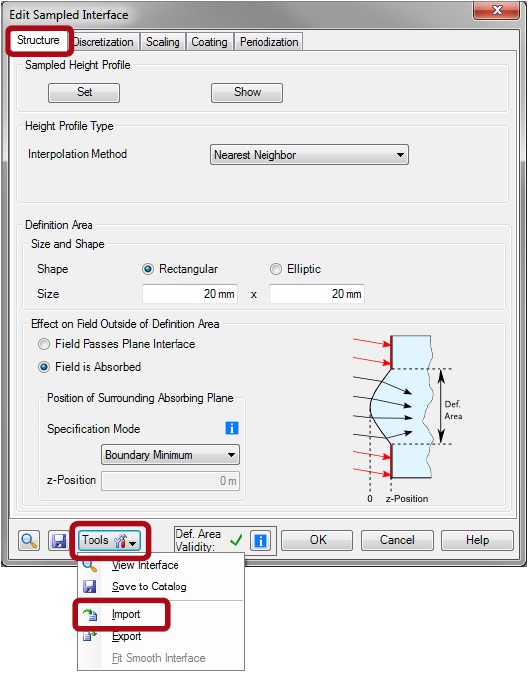

Sampled Interface の編集ダイアログ 2

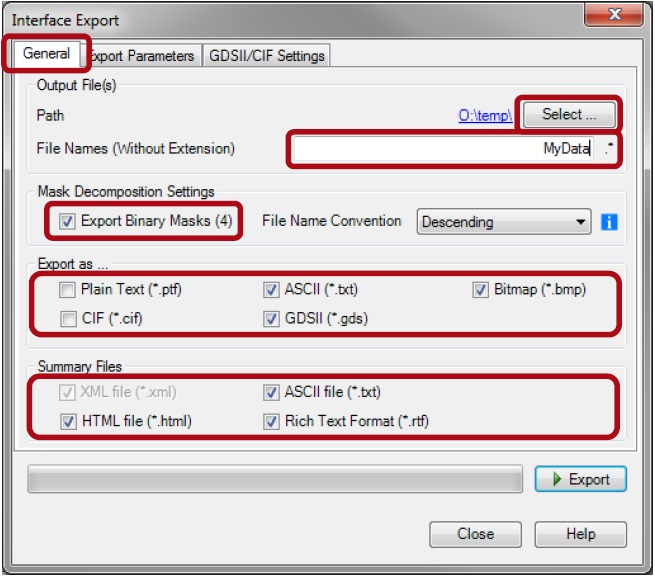

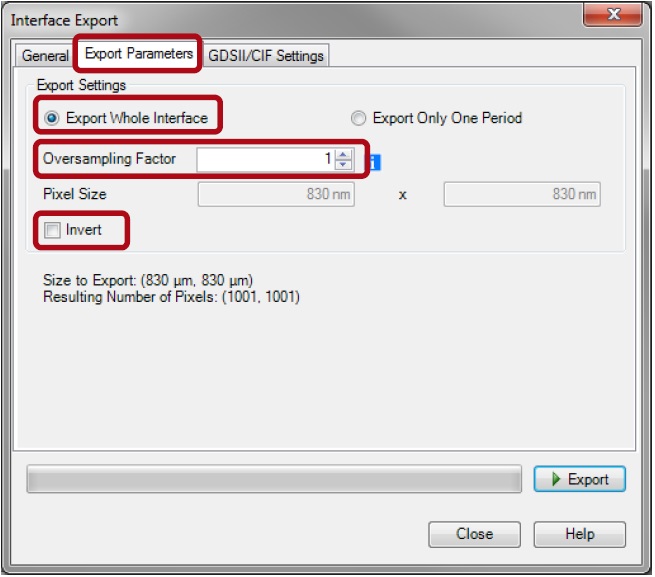

成形データの出力 1

成形データの出力 2

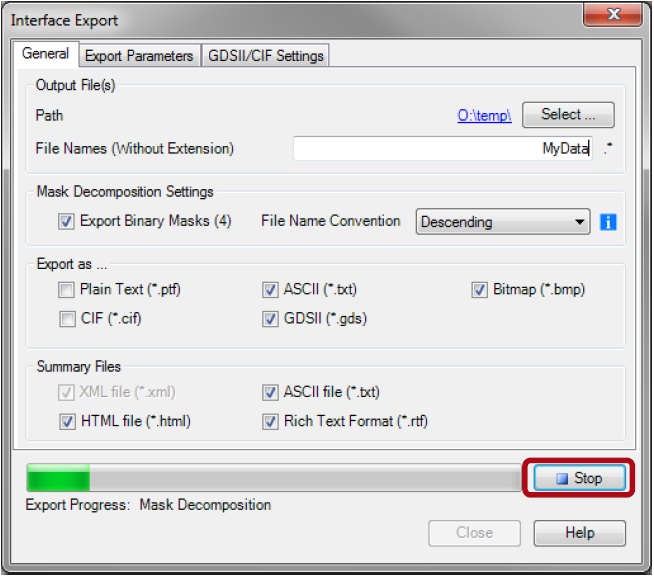

成形データの出力 3

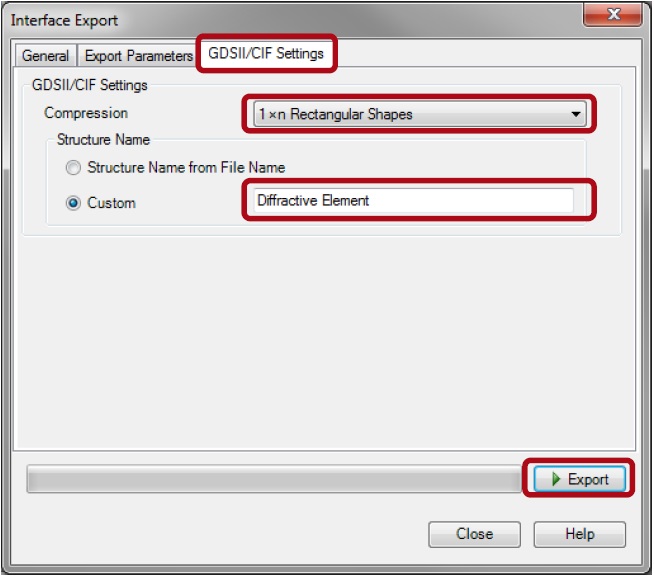

成形データの出力 4

成形データのインポート

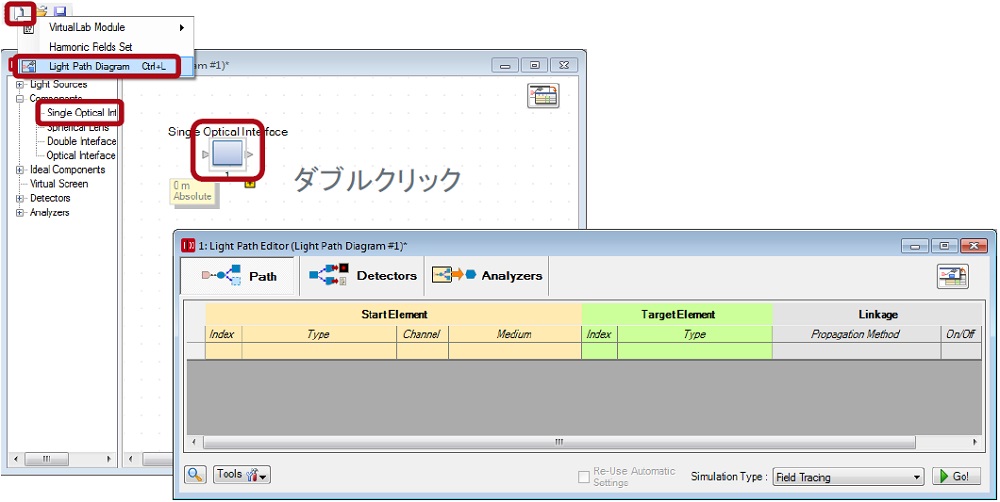

Single Interfaceを含む新たなLPDの作成

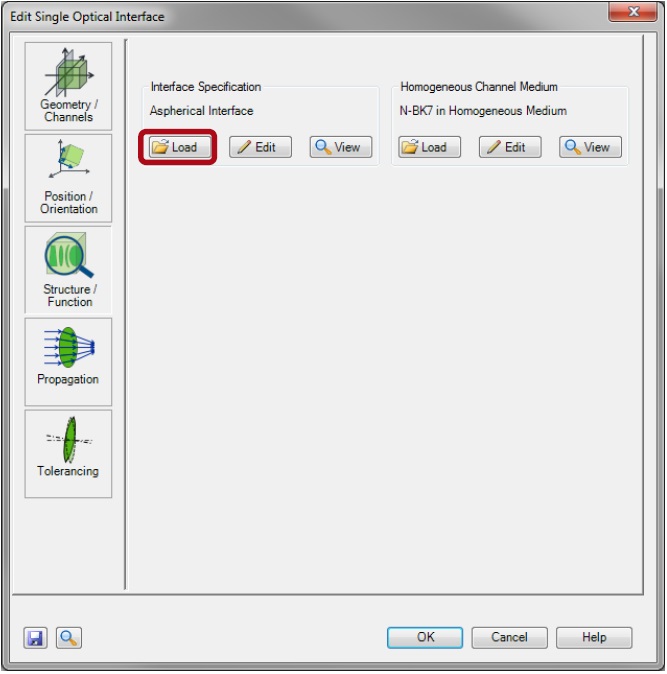

Single Interfaceの編集ダイアログ

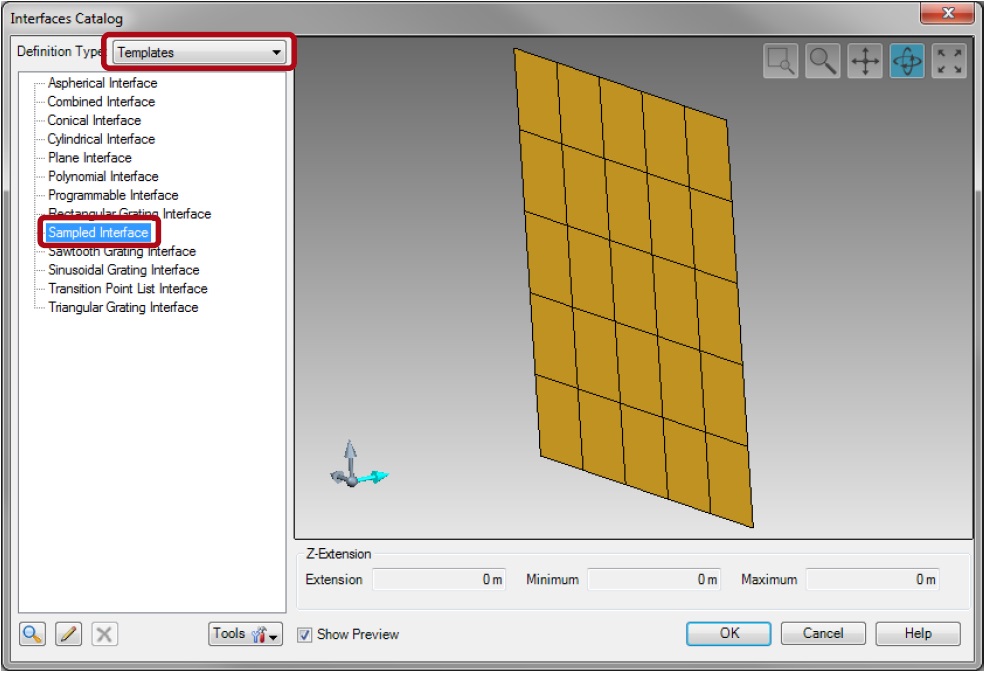

Sampled Interfaceのテンプレート

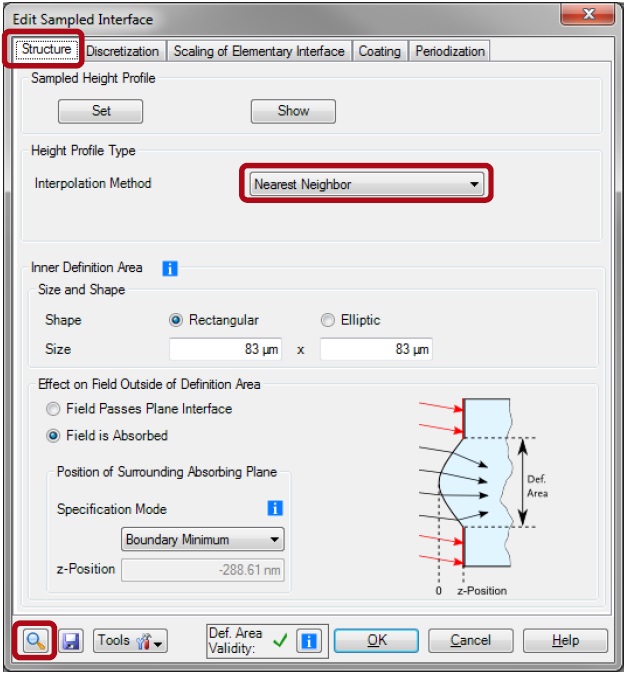

Sampled Interfaceの編集ダイアログ

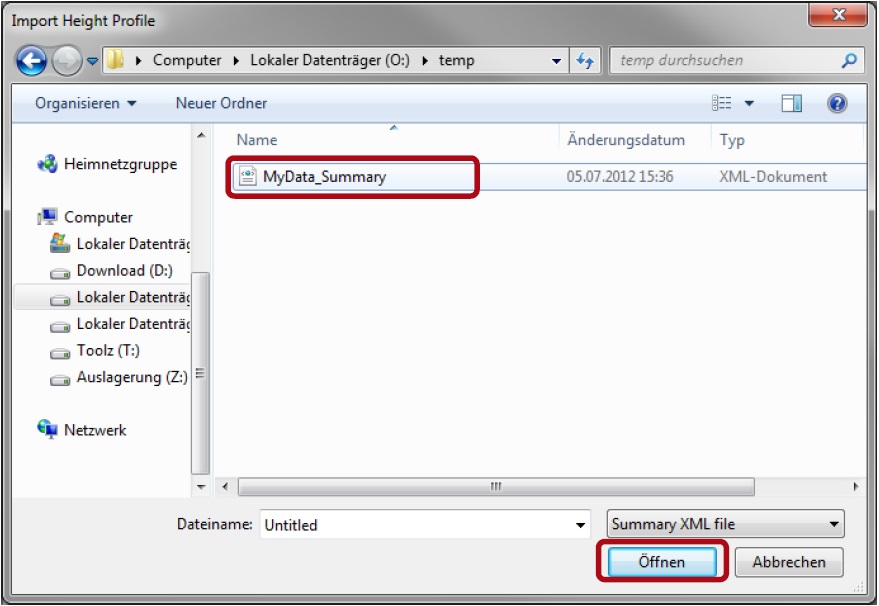

成形データのインポート

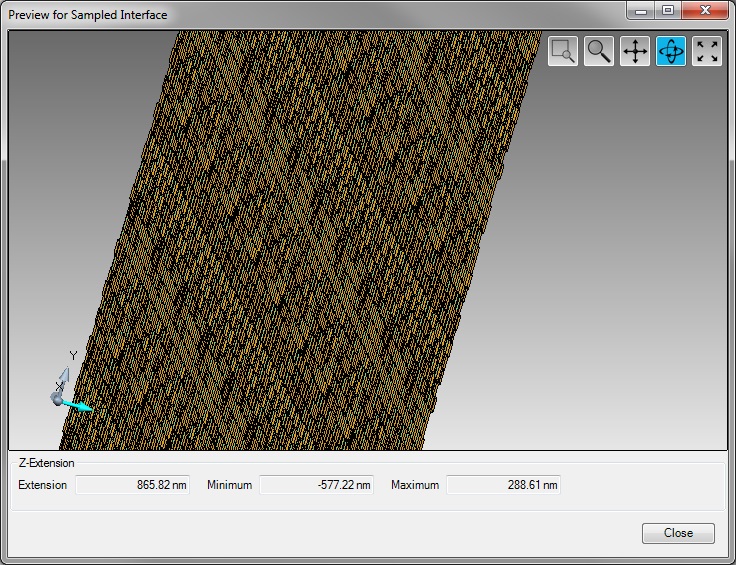

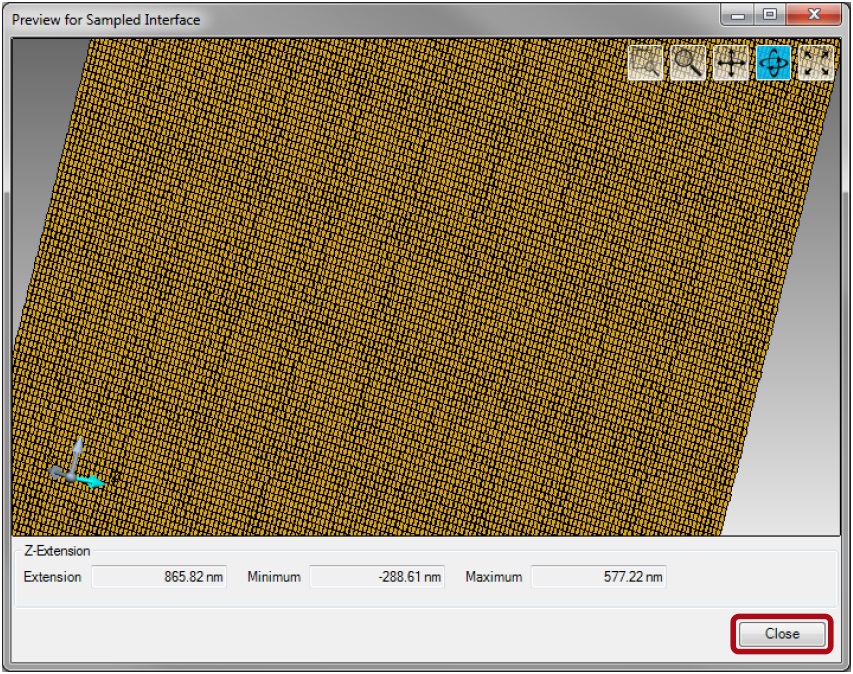

インポートされたSampled Interfaceの3D表示

ダウンロードファイル

ファイルをダウンロード（11.8MB）
