反射防止モスアイ構造の厳密解析と設計｜VirtualLab技術情報

面における反射の制御は、多くの光学アプリケーションにとって重要です。面での反射 を制御する非常に興味深い手法の一つに、自然界（モスアイ）に動機づけられた反射防止用ナノ・マイクロ構造体を利用する方法があります。これらのサブ波長領域の構造体は、波長依存性、角度依存性に関するユニークな特性を示します。この事例では、VirtualLab Fusion での決定論的な反射防止構造の解析と設計について紹介します。

設計タスク

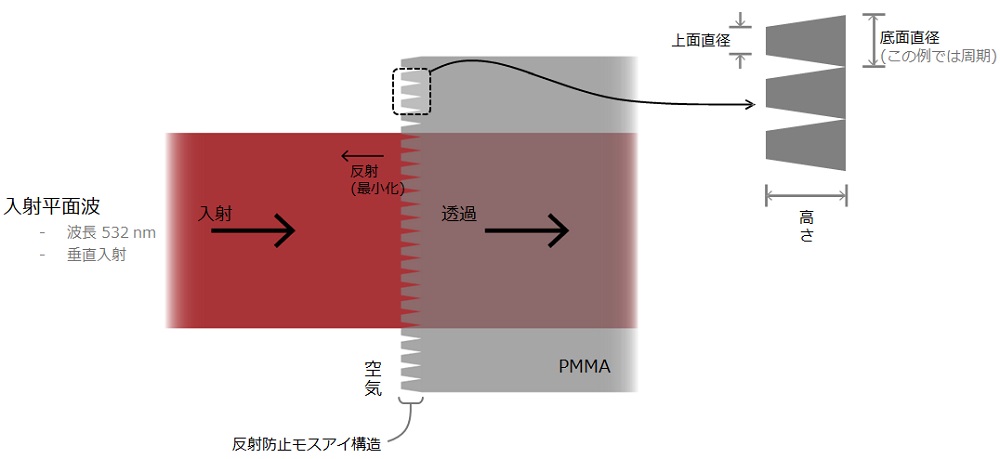

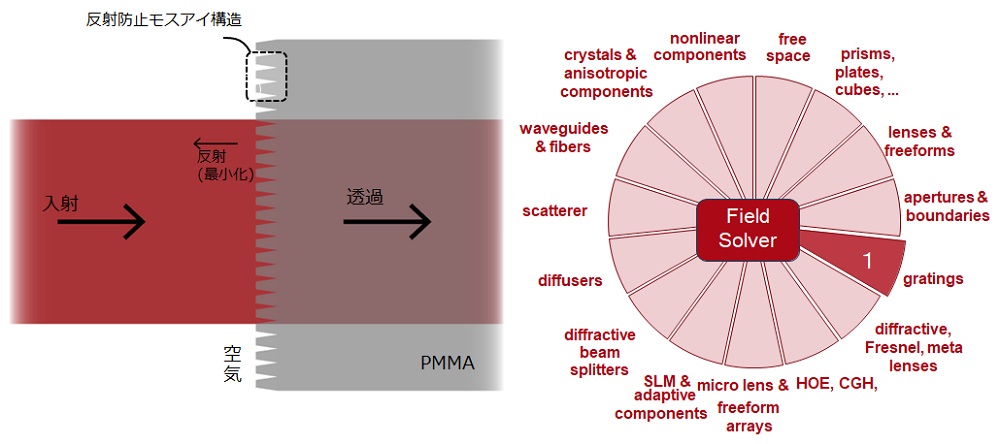

反射防止モスアイ構造のパラメータを最適化し、空気とPMMAの界面からの反射を最小にするにはどうすればよいでしょうか？

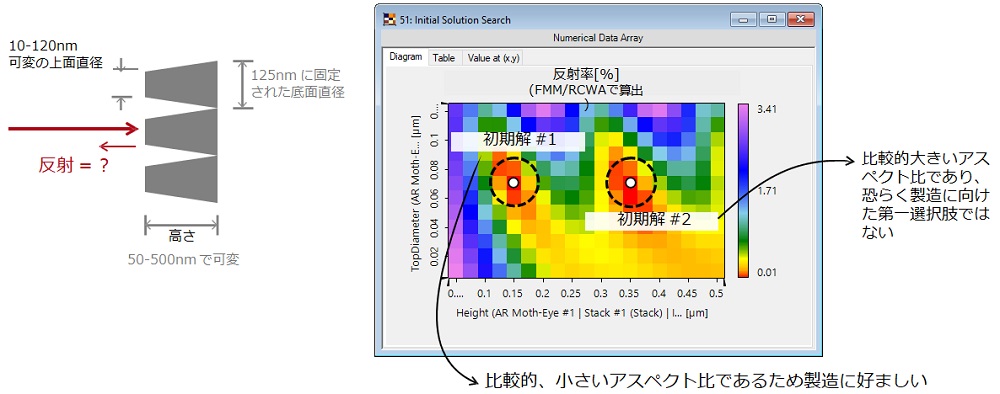

初期解を探索するためのパラメータ空間の走査

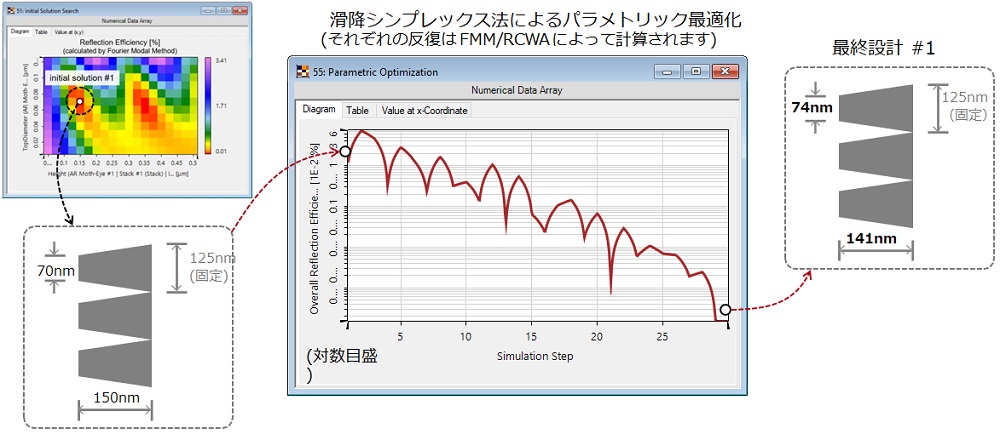

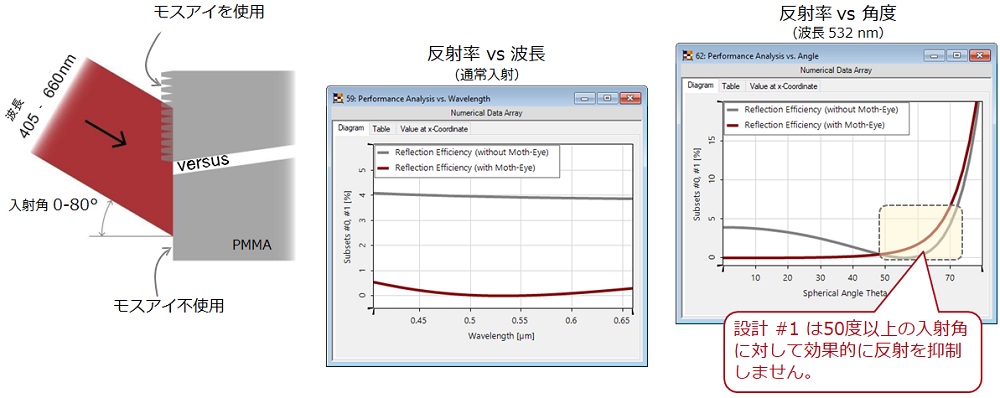

最終設計 #1 の性能解析

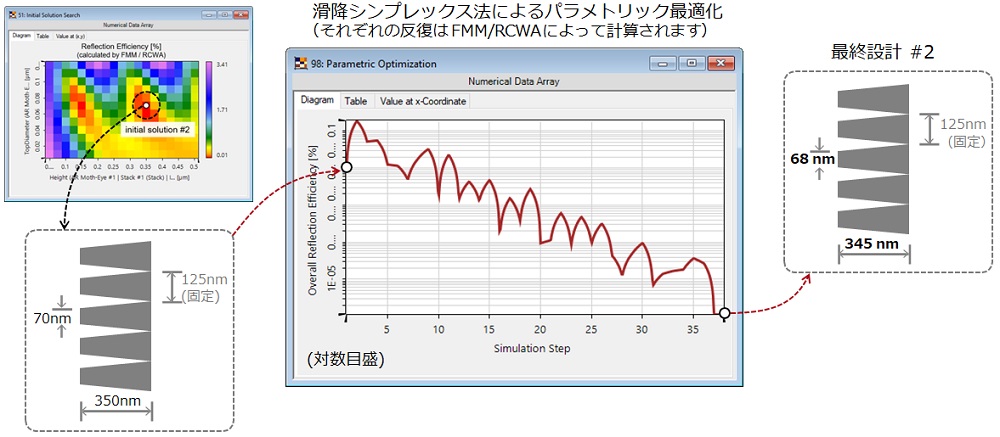

初期解 #2 のパラメトリック最適化

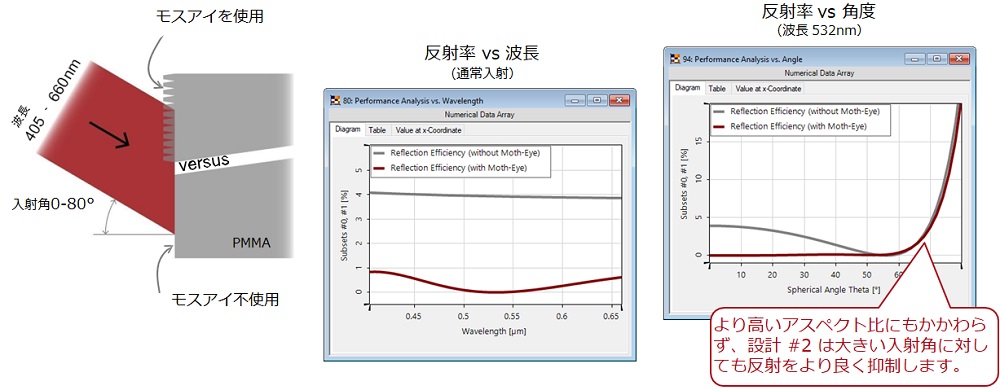

最終設計 #2 の性能解析

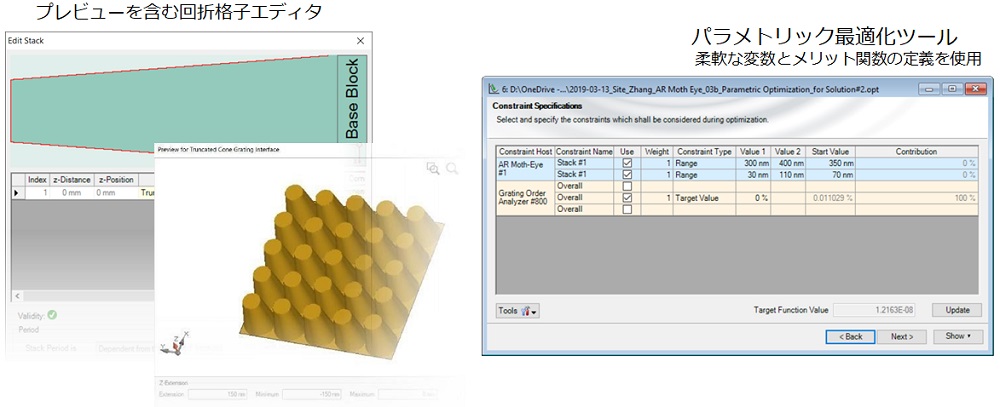

VirtualLab Fusion のインターフェース

VirtualLab Fusion のワークフロー

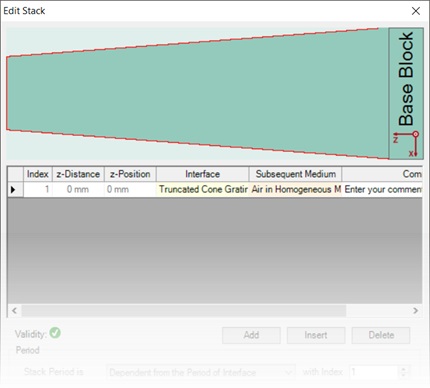

グレーティング構造の構成

• Configuration of Grating Structures by Using Interfaces [Use Case]
• Configuration of Grating Structures by Using Special Media [Use Case]

回折効率の解析

• Grating Order Analyzer [Use Case]

パラメータランを用いた初期解の探索

• Usage of the Parameter Run Document [Use Case]

パラメトリック最適化を用いた最終設計の決定

• Introduction to the Parametric Optimization Document [Use Case]

VirtualLab Fusion テクノロジー

文書情報

タイトル	反射防止とモスアイ構造の厳密解析と設計
文書コード	GRT.0011
バージョン	1.0
ソフトウェア	VirtualLab Fusion Advanced Edition
使用したバージョン	7.4.0.49
カテゴリー	Application Use Case
参考資料	Parametric Optimization and Tolerance Analysis of Slanted Gratings Optimization of Lightguide Coupling Grating for Single Incidence Direction
