Field Tracing エンジンで生成された生（非等距離）の電磁場データの可視化方法｜VirtualLab技術情報

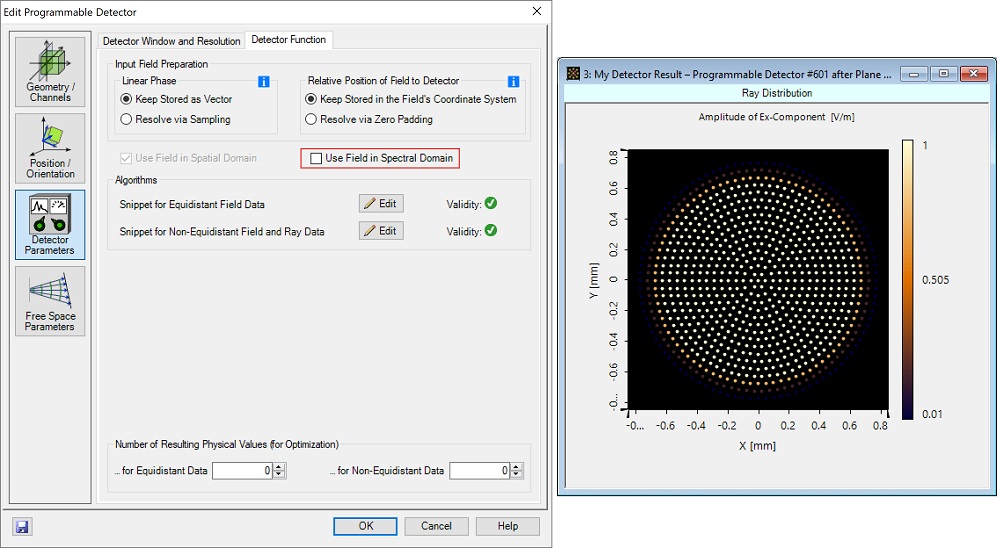

VirtualLab Fusion の旧バージョンでは、生のデータコンテナは、検出器が電磁場のホメオモルフィックゾーンに配置されているときに、非等距離電磁場データを表示しました。この機能は、VirtualLab Fusion の2019年夏のリリース以降、無効化されています。前述の生データの可視化を可能にするために、プログラマブル検出器（デフォルトの実装）を使用することができます。そのため、光学系内の電磁場を見たい場所にプログラマブル検出器を追加するだけです。次に、プログラマブル検出器を編集し、「Use spectral field」オプションをオフにします（オプションで、ホメオモルフィック（直接及び逆）フーリエ変換のみを使用するように指定することもできます）。
