屈折率分布（GRIN）レンズのモデリング｜VirtualLab技術情報

屈折率が滑らかに変化する屈折率分布（GRIN）媒質を使用して、例えば、平面レンズを作ったり、収差を減らしたりすることができます。VirtualLab Fusionは、GRIN媒質を通る光伝播の物理光学モデリング技術を提供します。同じ速度でも光線追跡を凌駕する物理光学モデリングは、偏光クロストーク効果を含む完全な電磁場を考慮します。

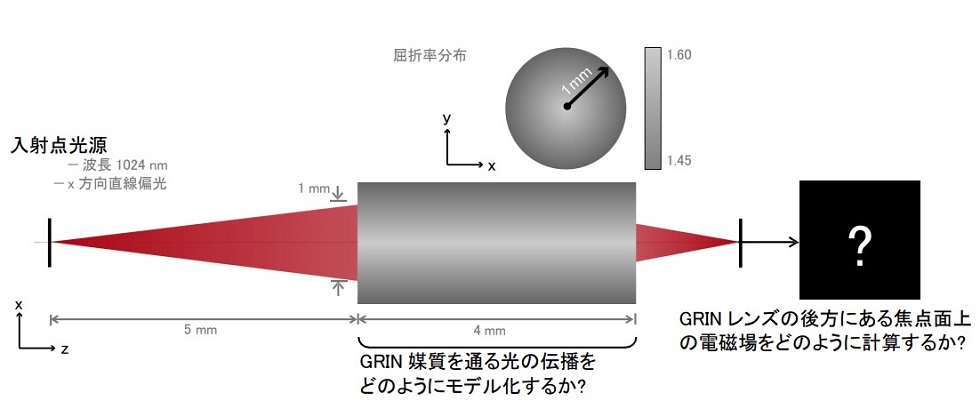

モデリングタスク

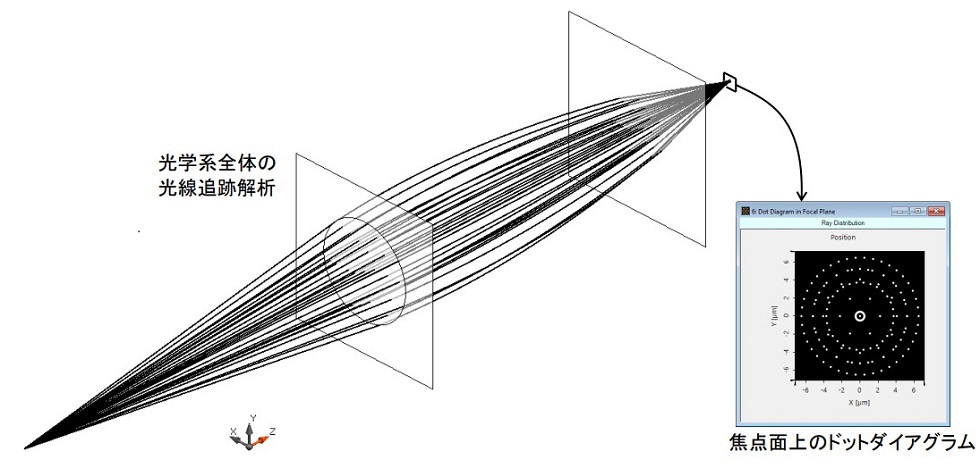

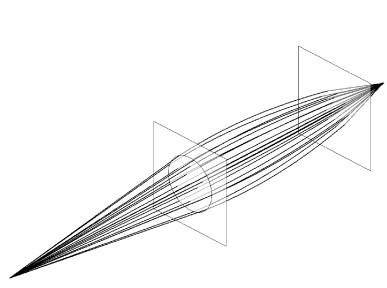

光線追跡の結果

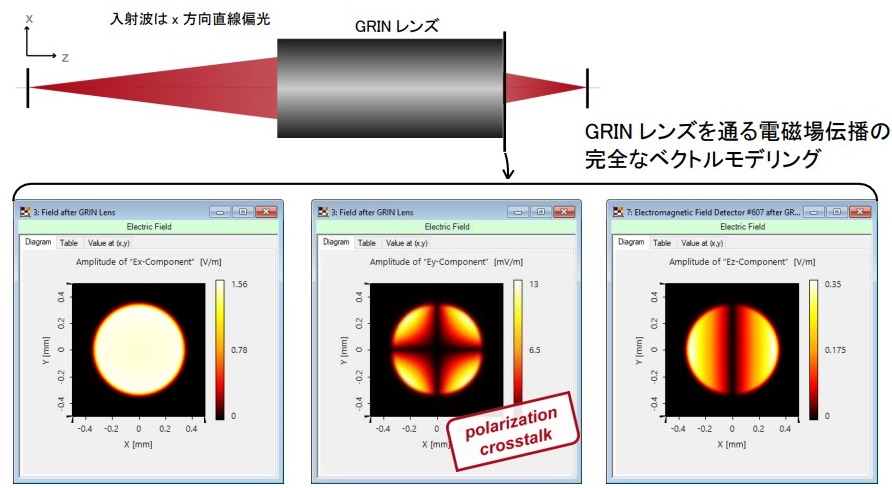

電磁場追跡の結果-GRINレンズの後方

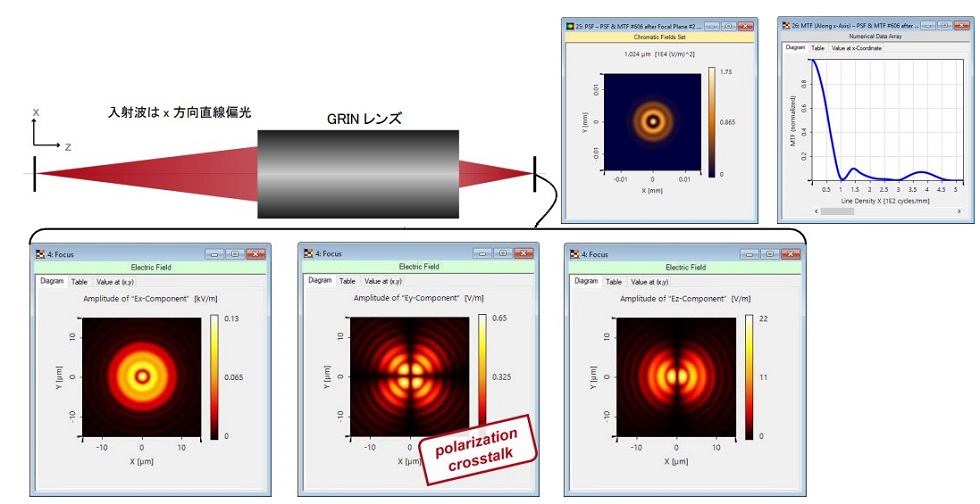

電磁場追跡の結果-焦点面

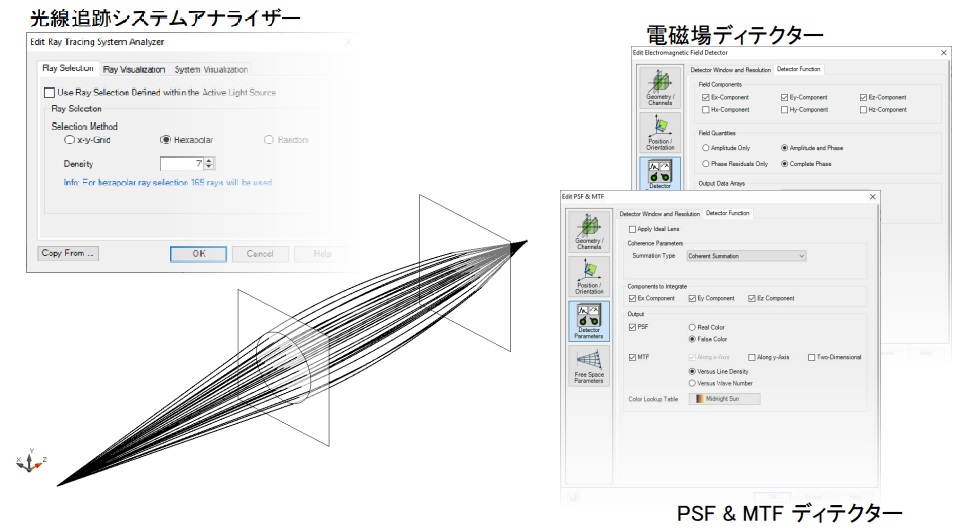

VirtualLab Fusionのインターフェイス

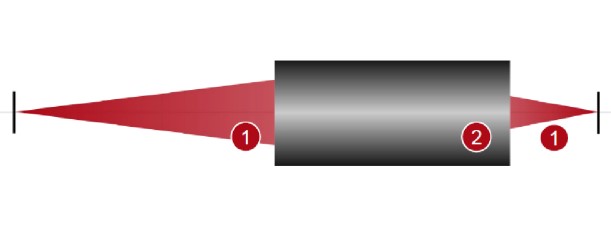

VirtualLab Fusion のワークフロー

• 入射点光源の設定
  — Basic Source Models【Tutorial Video】

• 屈折率分布レンズの構成
  — Construction and Modeling of a Graded-Index Lens【Use Case】
• ディテクターの設定
  — Usage of PSF & MTF Detector【Use Case】

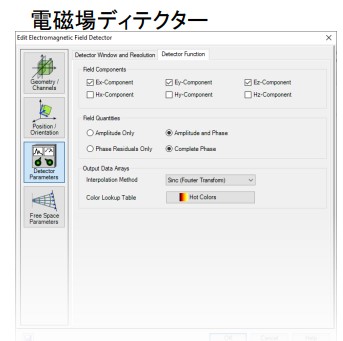

  — Electromagnetic Field Detector【Use Case】

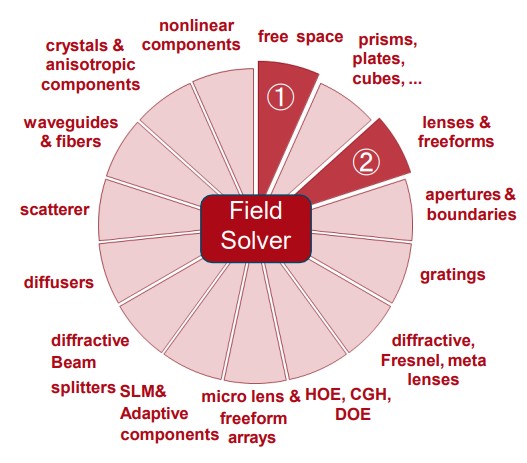

VirtualLab Fusionのテクノロジー

文書情報

タイトル	屈折率分布（GRIN）レンズのモデリング
文書コード	GRIN.0002
バージョン	1.2
エディション	VirtualLab Fusion Basic
使用したバージョン	2020.1 (Build 1.202)
分類	Application Use Case
参考文献	Construction and Modeling of a Graded-Index Lens Gaussian Beam Focused by a Thermal Lens
