ファイバーカップリングレンズのパラメトリック最適化
現代の光学分野では、ファイバーは様々な光学系で使用されています。光のパワーを効率的に使用するために、ファイバーカップリングレンズは、焦点がファイバーのモードと十分に一致するように設計されなければいけません。VirtualLabの高速物理光学シミュレーションとパラメトリック最適化を用いて、光をシングルモードファイバーに結合するための円錐面を有するレンズの設計を紹介します。

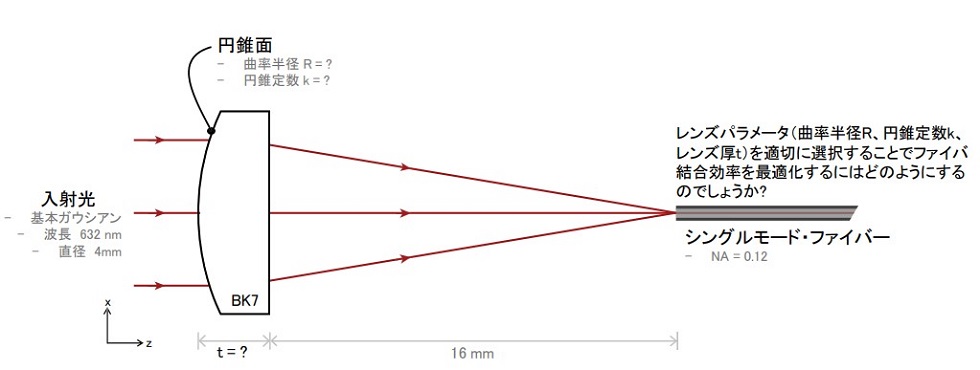

設計タスク

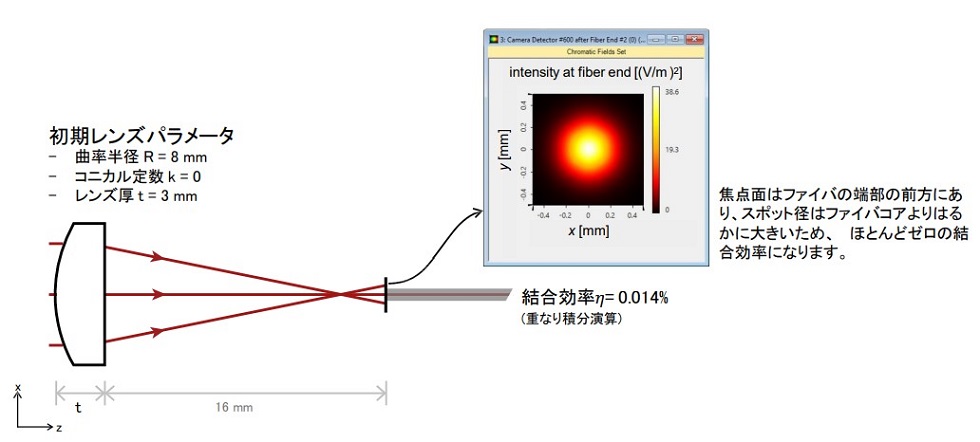

初期設定の評価

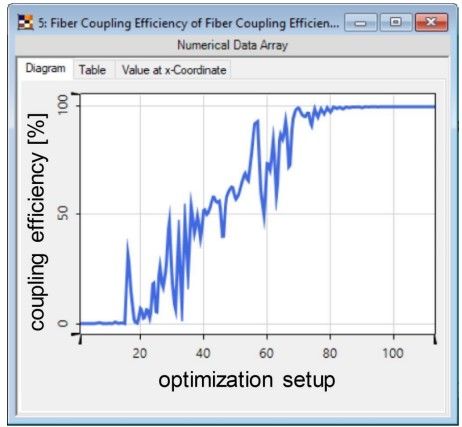

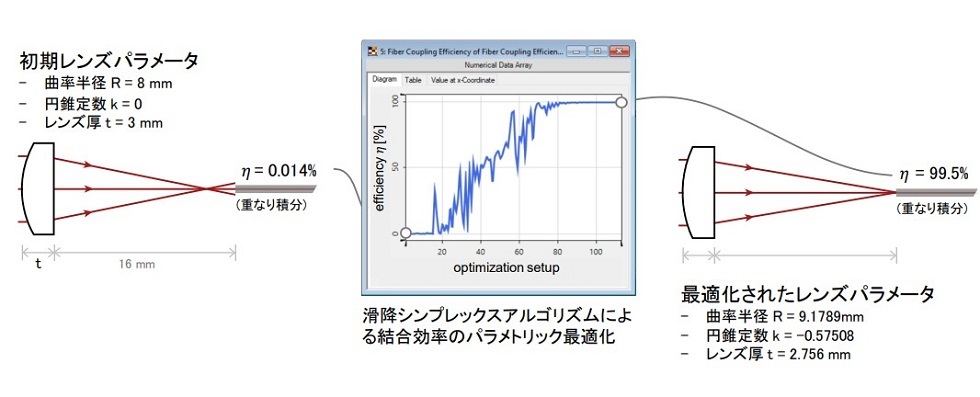

パラメトリック最適化

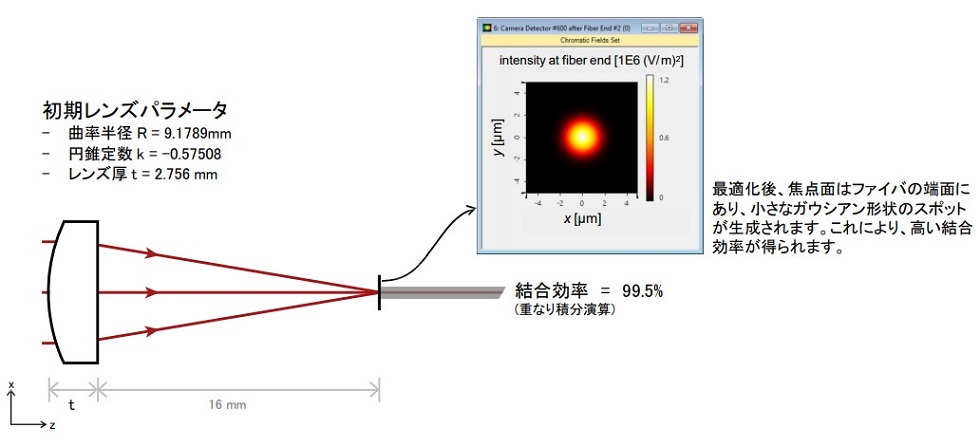

最適化結果の評価
ドキュメント情報
| タイトル | ファイバーカップリングレンズのパラメトリック最適化 |
|
バージョン |
1.0 |
| 使用したVirtualLabのバージョン | 7.3.1.15 |
| 分類 | Application Use Case |
