異なるアパーチャの通過後の回折パターン｜VirtualLab技術情報

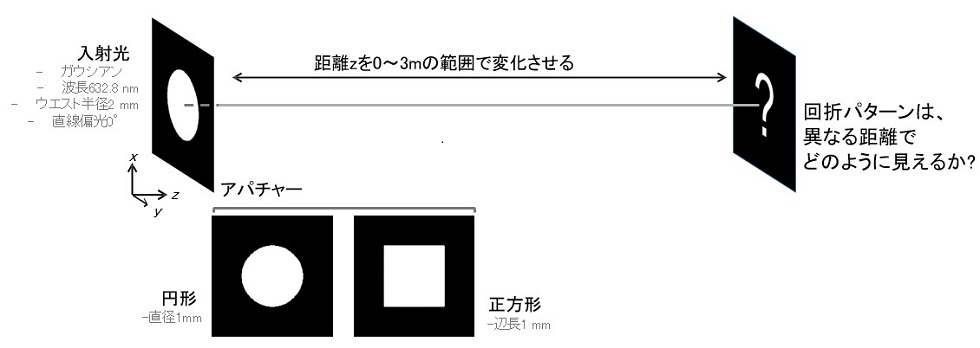

物理光学における最も良く知られた現象の一つである回折は、様々なケースで役割を果たします。VirtualLab Fusionは、高度な伝搬計算技術を備えており、光学系での回折の影響を自動的に処理することができます。この事例では、円形（または楕円形）および正方形（または長方形）などのいくつかの一般的なアパーチャ、ならびに五角形または六角形などのその他の形状のアパーチャを選びました。回折パターンを計算し、回折特性を調べました。

対称アパーチャのモデリングタスク

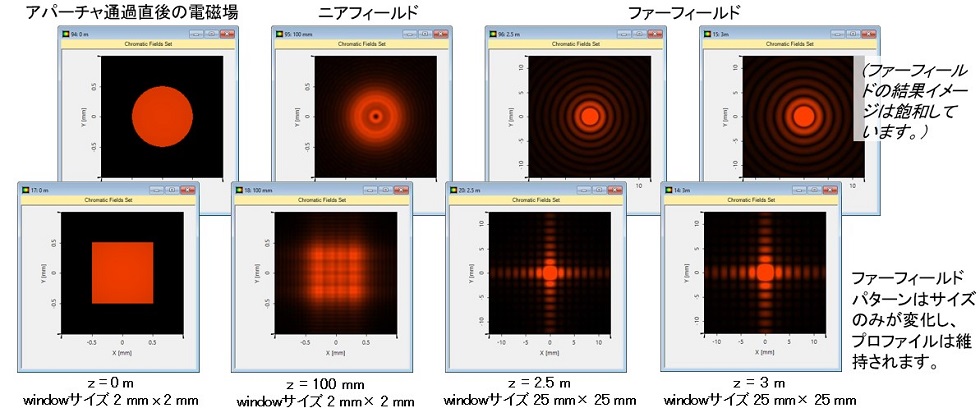

対称アパーチャ通過後の電磁場

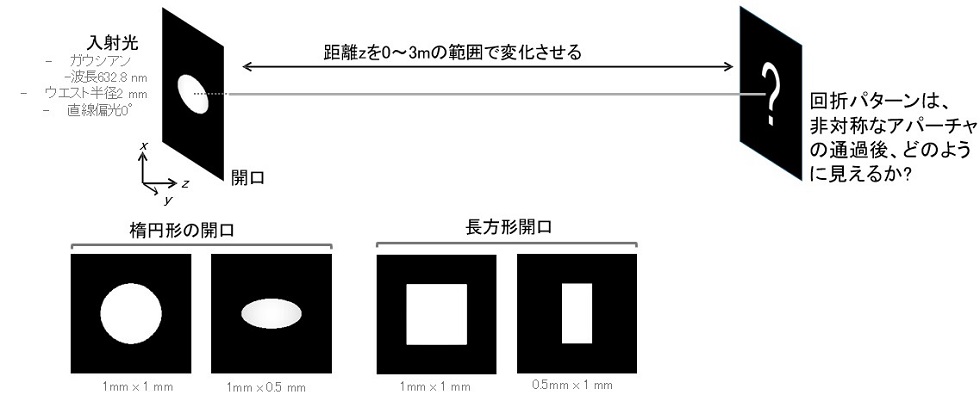

非対称アパーチャのモデリングタスク

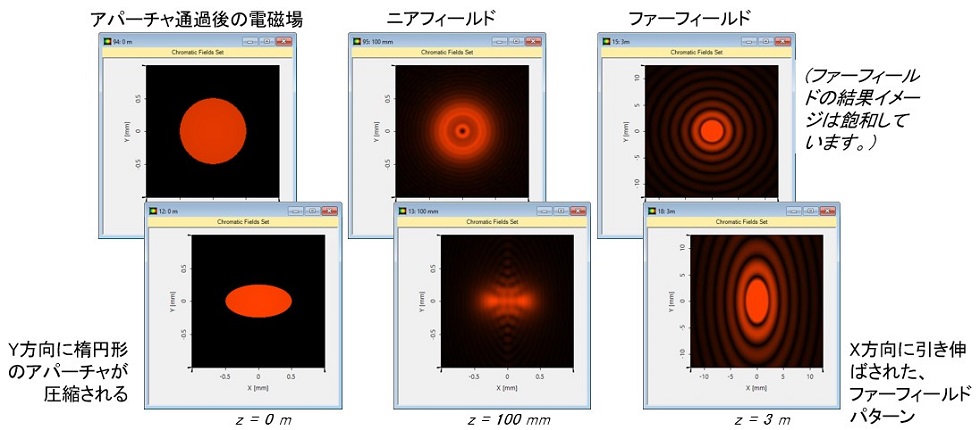

楕円アパーチャ通過後の電磁場

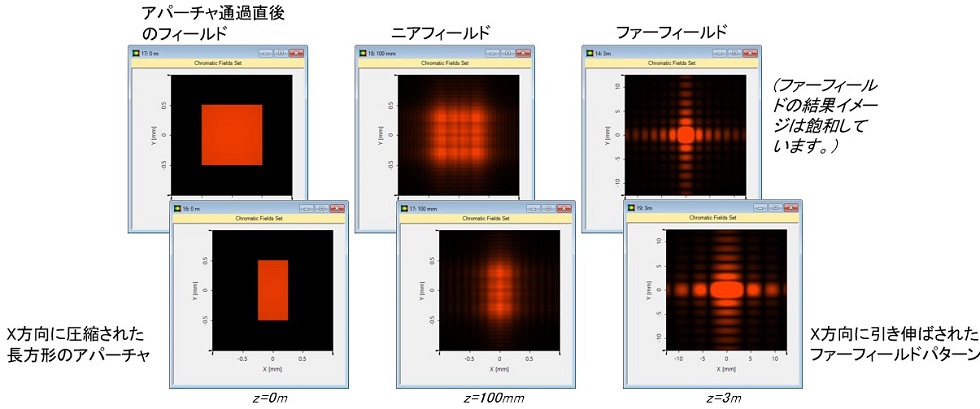

長方形アパーチャ通過後の電磁場

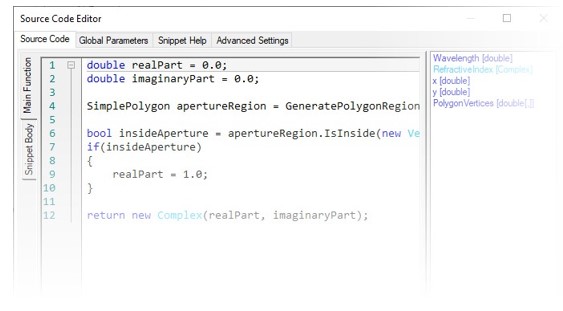

多角形のアパーチャのモデリングタスク

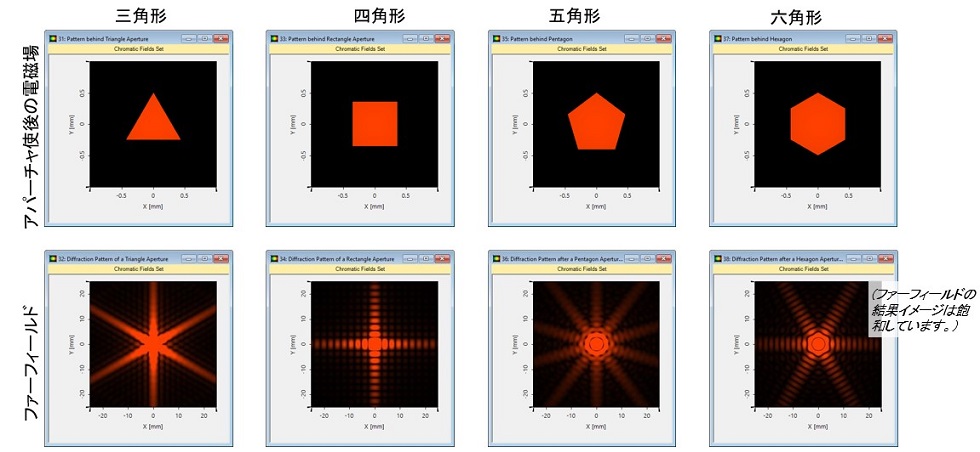

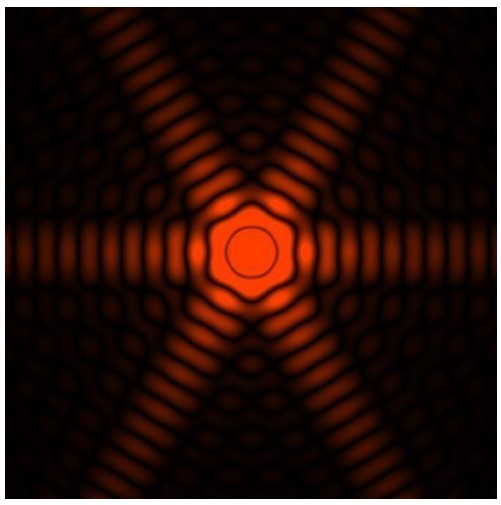

多角形アパーチャ通過後の電磁場

VirtualLab Fusionのインターフェース

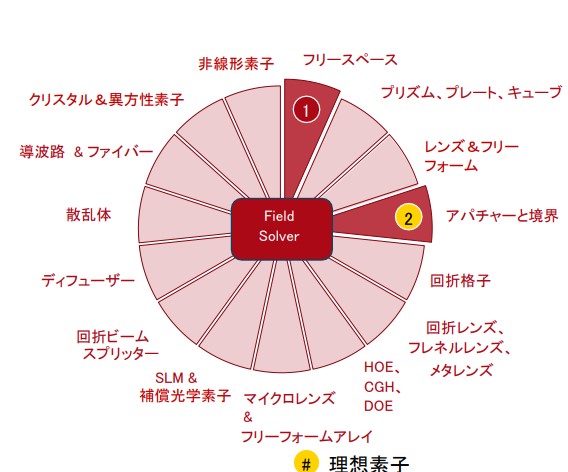

VirtualLab Fusion のワークフロー

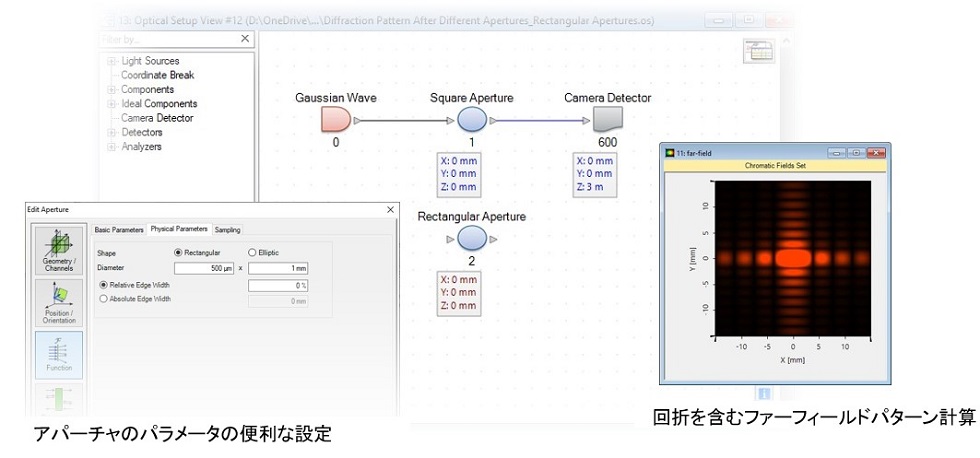

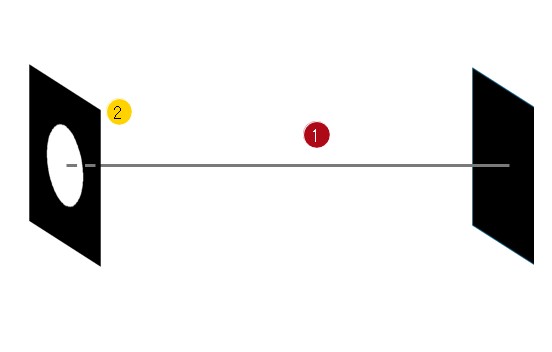

• Camera Detector の設定
  —https://www.lighttrans.com/index.php?id=1619
• 伝搬機能の指定/カスタマイズ
