マッハ・ツェンダー干渉計でのグイ（Gouy）位相シフトの観測｜VirtualLab技術情報

焦点をマイナス無限遠からプラス無限遠へ通って進む収束ビームは、通過した光路長に対応する位相の蓄積だけでなく、19世紀末に同名の科学者によって発見された、グイ位相シフトとして知られる定数π位相項を生じます。このようなビ ームがコリメートされたビームと干渉するとき、焦点の両側で発生した干渉パターンを比較すると、グイ位相シフトが現れます。リングパターンは互いに負です。これはマッハ・ツェンダー干渉計で観測されます。

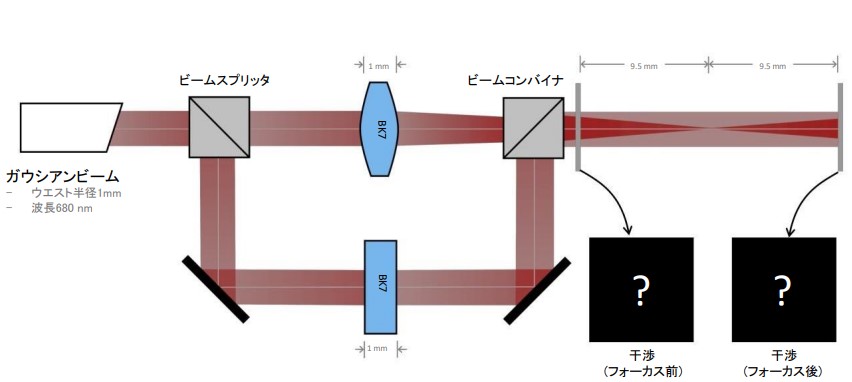

モデリングタスク

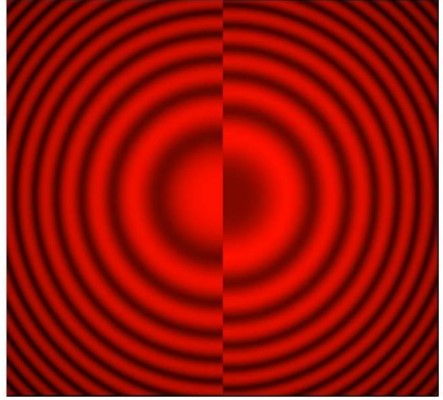

干渉縞

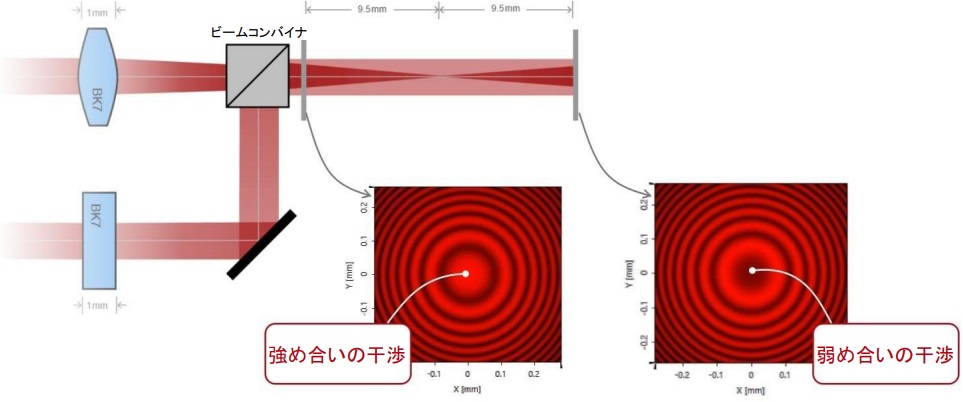

干渉縞の中心を観測することによって、強め合いから弱め合いの干渉への変化は、球面波の位相においてπ-シフトすることを意味します。

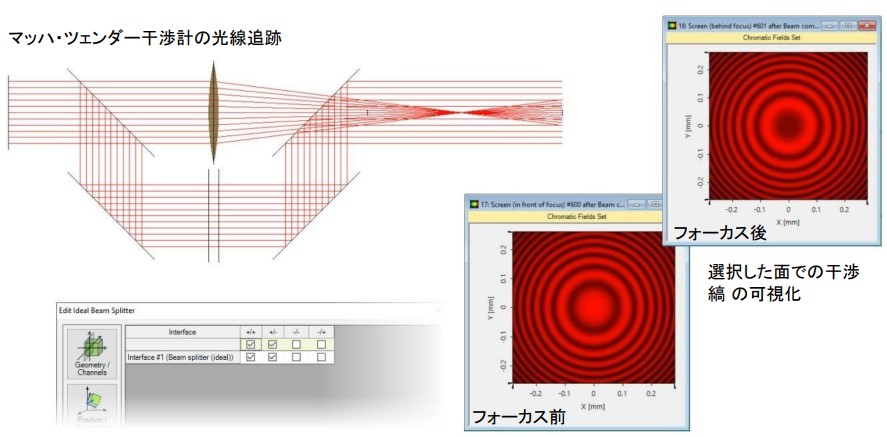

VirtualLab Fusionでの詳細

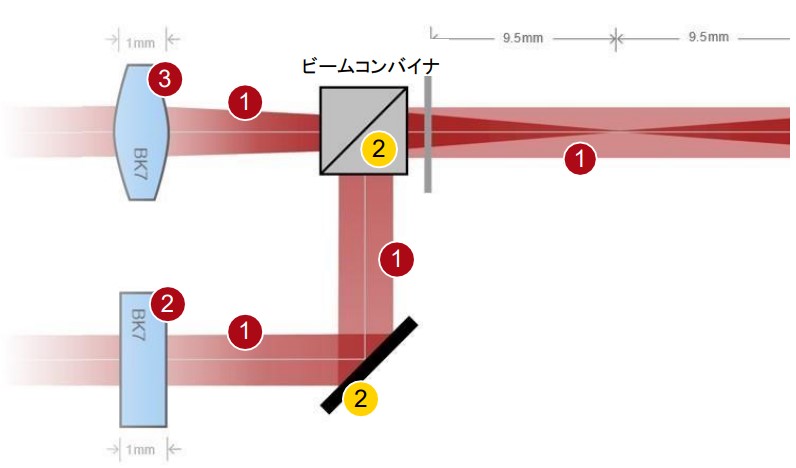

VirtualLab Fusionのワークフロー

• インプットフィールドの設定
  −Basic Source Models[チュートリアル動画]
• 面を活用した実素子の構築

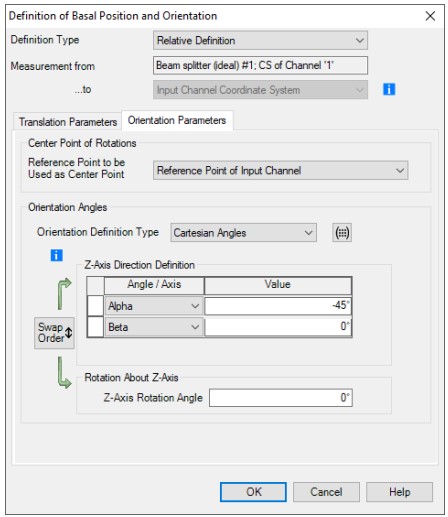

• 素子の位置と傾きの定義
  −LPD II: Position and Orientation[チュートリアル動画]
• ノンシーケンシャル解析に適したチャンネル設定
  −Channel Setting for Non-Sequential Tracing[Use Case]

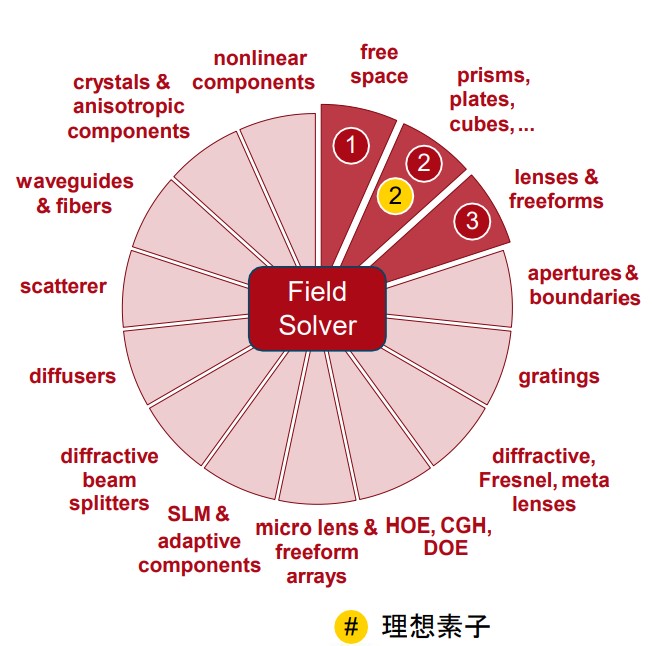

VirtualLab Fusionのテクノロジー

ドキュメント情報

タイトル	マッハ・ツェンダー干渉計でのグイ位相シフトの観測
ドキュメント番号	IFO.0006
バージョン	1.0
Toolbox	Starter Toolbox(Non-Sequential Extension)
使用したVirtualLabのバージョン	7.4.0.49
カテゴリー	Application Use Case
参考文献	Mach-Zehnder Interferometer Generation of Spatially Varying Polarization by Interference with Polarized Light
