マイクロレンズアレイのプログラミング｜VirtualLab技術情報

本資料では、VirtualLab FusionのProgrammable Interfaceを使用してマイクロレンズアレイを生成する方法について説明します。この事例では、マイクロレンズは矩形グリッド上に配置され、それぞれのレンズは、ユーザーが定義できる変数として曲率半径とコニカル定数を持つコニカルサーフェスを使用して構成されます。



タスク説明

タスク:

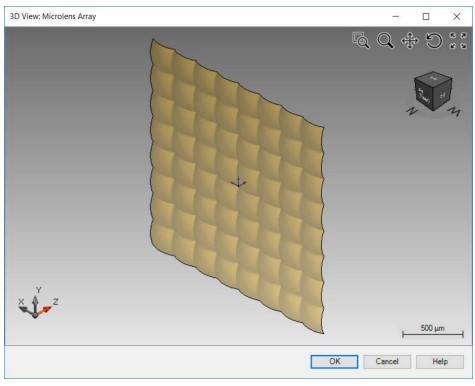

Programmable Interfaceを使用して、矩形グリッド上のマイクロレンズアレイを定義します。それぞれのマイクロレンズはコニカルインターフェースです。

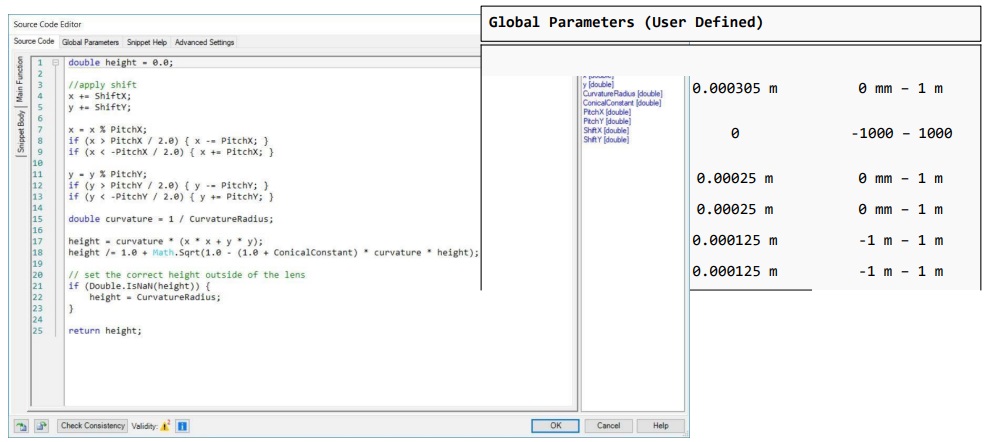

変数	詳細
CurvatureRadius	単一マイクロレンズの曲率半径。
ConicalConstant	単一マイクロレンズのコニカル定数。
PitchX / PitchY	x方向とy方向それぞれの個々のマイクロレンズ間の間隔。ピッチを実際のマイクロレンズより大きくすることができます。一方向のピッチを非常に小さな数値(1pm)に設定すると、シリンドリカルレンズのアレイが得られます。
ShiftX / ShiftY	マイクロレンズアレイ全体を光軸からずらすことができます。

マイクロレンズアレイのプログラミング



ドキュメント情報

タイトル	マイクロレンズアレイのプログラミング
文書コード	CZT.0037
バージョン	1.0
Toolbox	Starter Toolbox
使用したVirtualLabのバージョン	7.4.0.49
カテゴリー	Feature Use Case
