VCSELダイオードアレイのモデリング｜VirtualLab技術情報

垂直共振器面発光レーザー(VCSEL)ダイオードアレイは、様々な用途、例えば、ビームスプリッターおよびパターンジェネレーターで関心が持たれています。VirtualLabでこのような光源による光学系を検討するためには、適切な光源モデルが必要です。本資料では、VirtualLabFusionでのVCSELアレイ光源のモデリングをご紹介します。

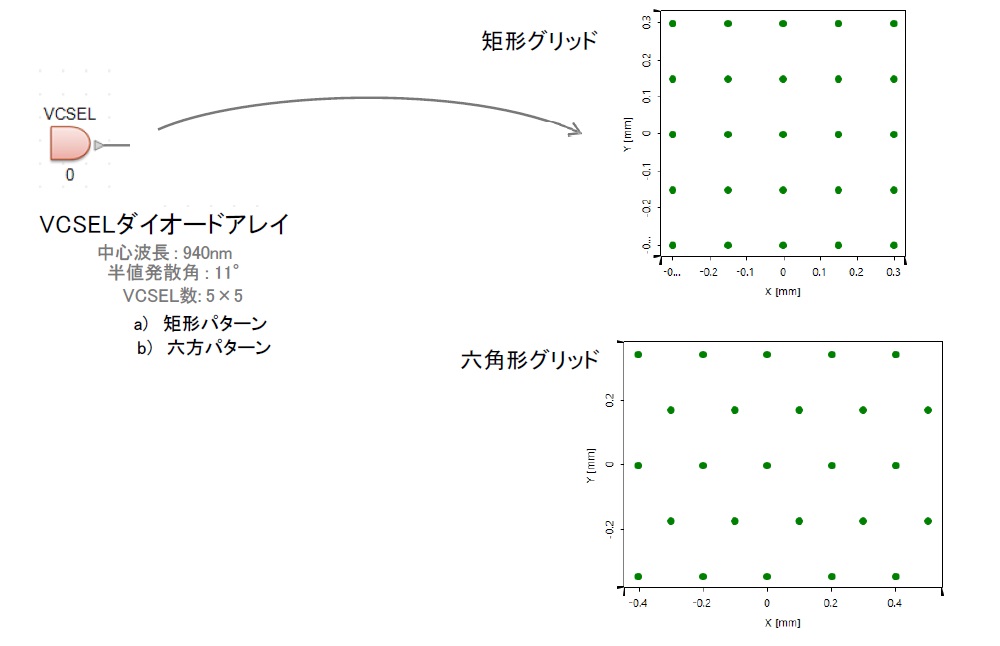

モデリング概要:異なるグリッドを持つVCSELアレイ

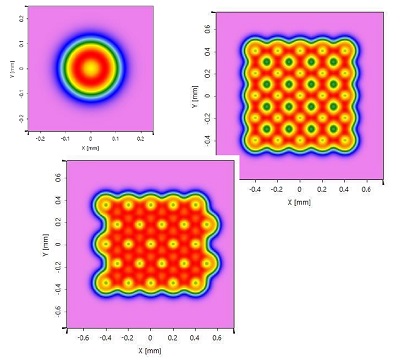

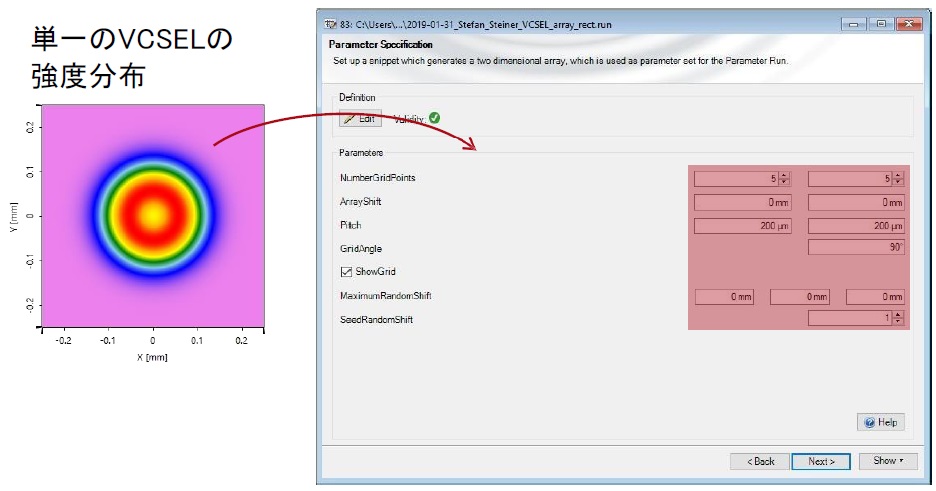

単一のVCSELを用いたVCSELアレイのシミュレーション

Programmable Parameter Run機能を使用して、任意のアレイグリッドを自動的に生成することで、アレイ全体をモデリングします。

パラメーター	説明
NumberGridPoints	アレイ内のVCSEL数を定義します
ArrayShift	xとyによるアレイ全体のシフトを可能にします
Pitch	xとyによるアレイのピッチです
GridAngle	アレイ内の角度を設定します
ShowGrid	アレイ内のVCSELの位置のプレビューを出力します
Max.RandomShift	アレイ内のVCSELの位置をランダムに分散させることができます
SeedRandomShift	ランダムシフトの元をセットします

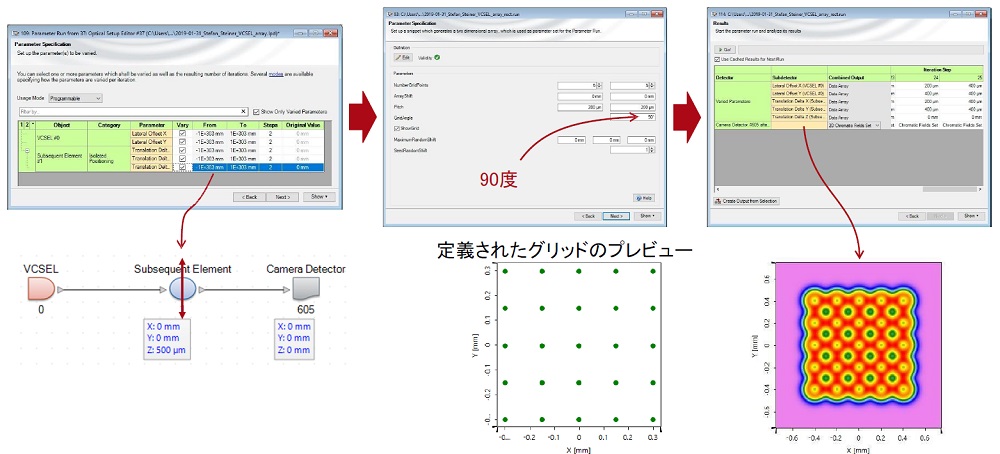

矩形グリッドを用いたVCSELアレイのシミュレーション

Parameter Run は、基本的に、単一のVCSEL の位置および後続の素子を変化させます。

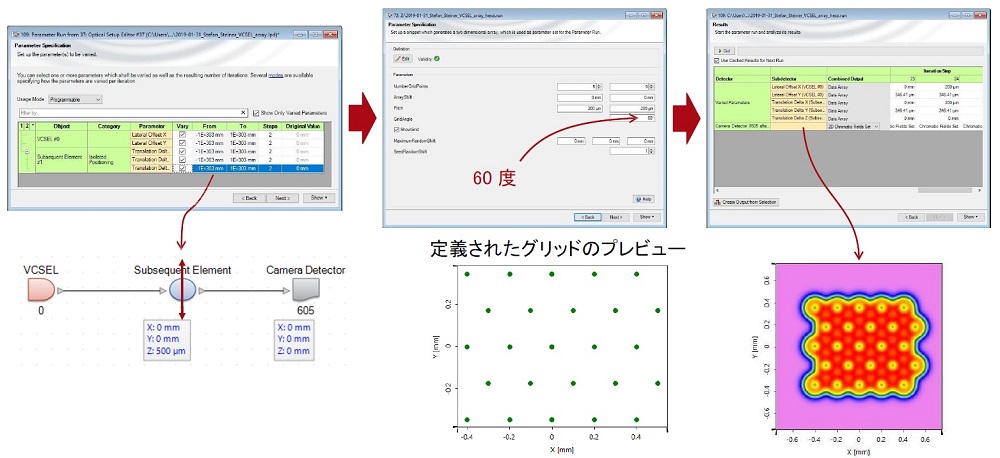

六角形グリッドを用いたVCSELアレイのシミュレーション

Parameter Run は、基本的に、単一のVCSEL の位置および後続の素子を変化させます。

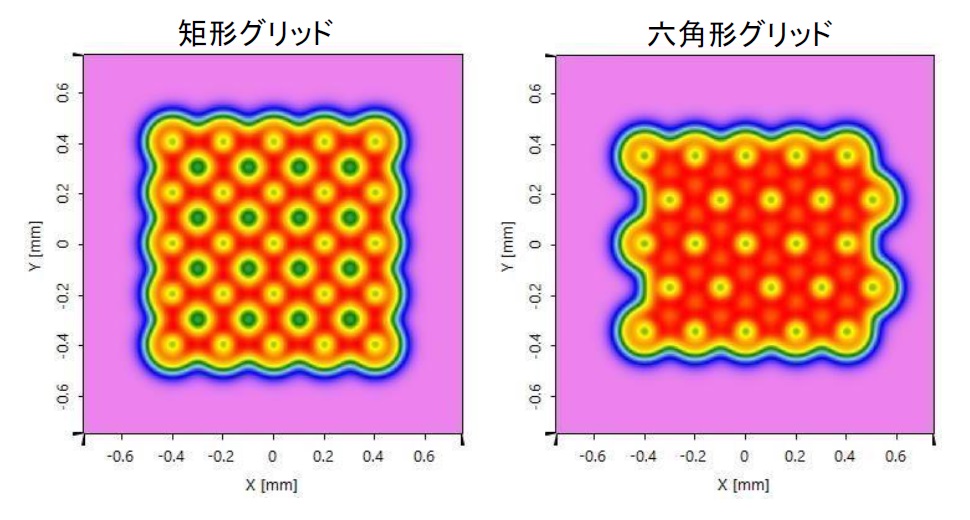

結果

VirtualLabでのワークフロー

Gaussian fieldの設定
 -Basic Source Models

ドキュメント情報

タイトル	垂直共振面発光レーザー(VCSEL)ダイオードアレイのモデリング
文書コード	tba
バージョン	0.9
Edition / Toolbox	Starter Toolbox
使用したVirtualLabのバージョン	7.4.0.49
カテゴリー	Application Use Case
参考文献	Modeling of a Vertical Cavity Surface Emitting Laser (VCSEL) Diode in VirtualLab Fusion
