VCSELダイオードのモデリング
垂直共振器面発光レーザー(VCSEL)ダイオードは、光センサーおよびパターンジェネレーターなど多く関心が持たれています。VirtualLabでこれらの光学系の検討を可能にするためには、適切な光源モデルが必要となります。本資料では、VCSEL光源をVirtualLabFusionでどのように設定できるかをご紹介します。

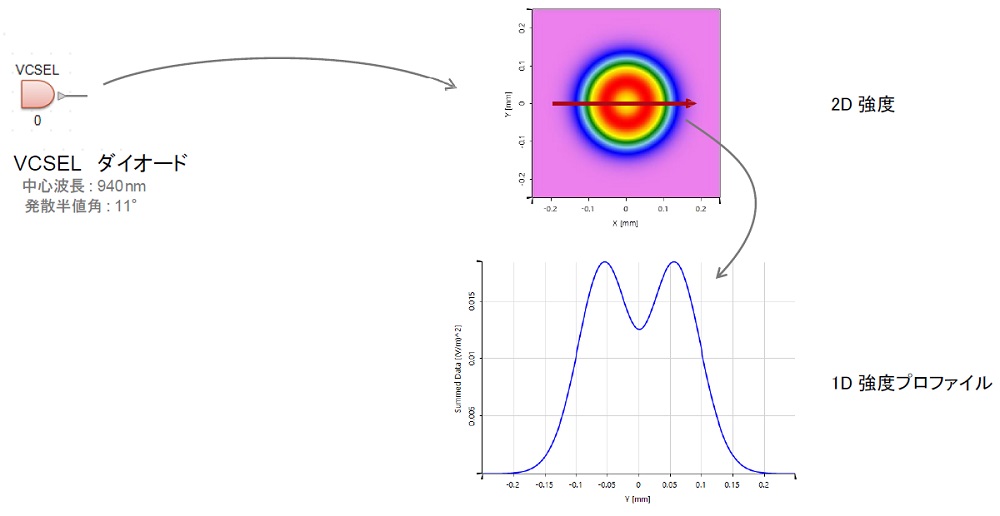

モデリングタスク
VCSELモデリングのモード分解
VCSELをモデリングするにはMultimode Gaussian Sourceを使用します。

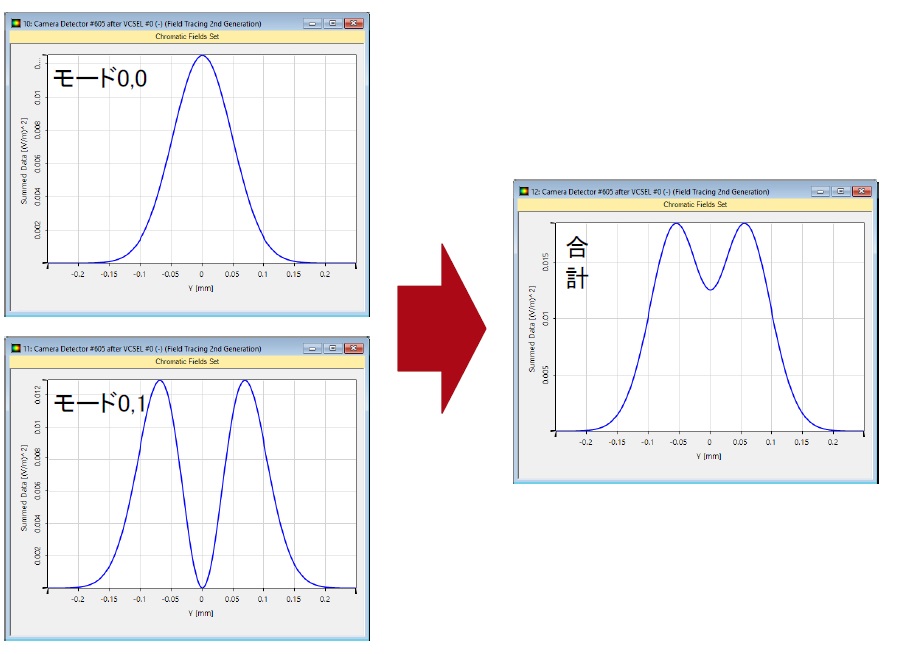

2つのラゲールガウスモードを組み合わせて、特徴的なVCSEL のビームプロファイルをモデリングしました。
モードのWeight や、発散角等を調整することによって、ほとんどすべてのプロファイルをモデルリングすることができます。
結果

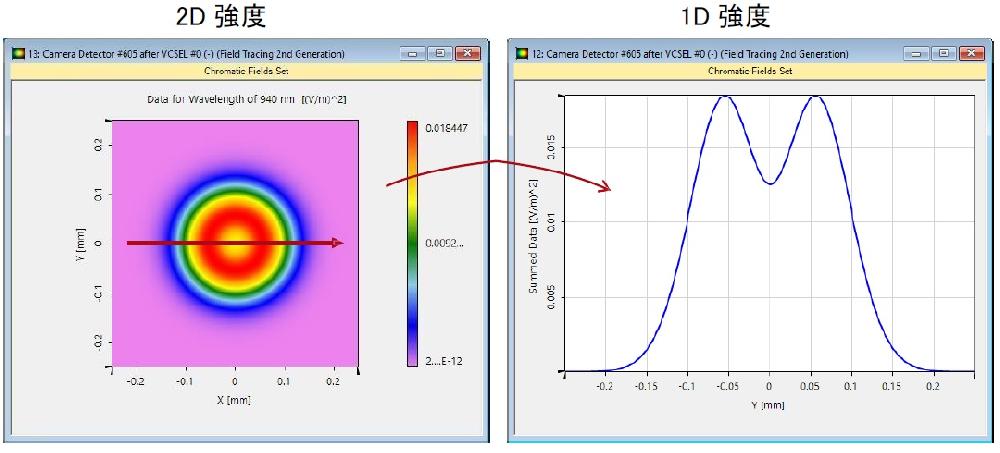

モデリングされたVCSEL のビームプロファイル
VirtualLabでのワークフロー

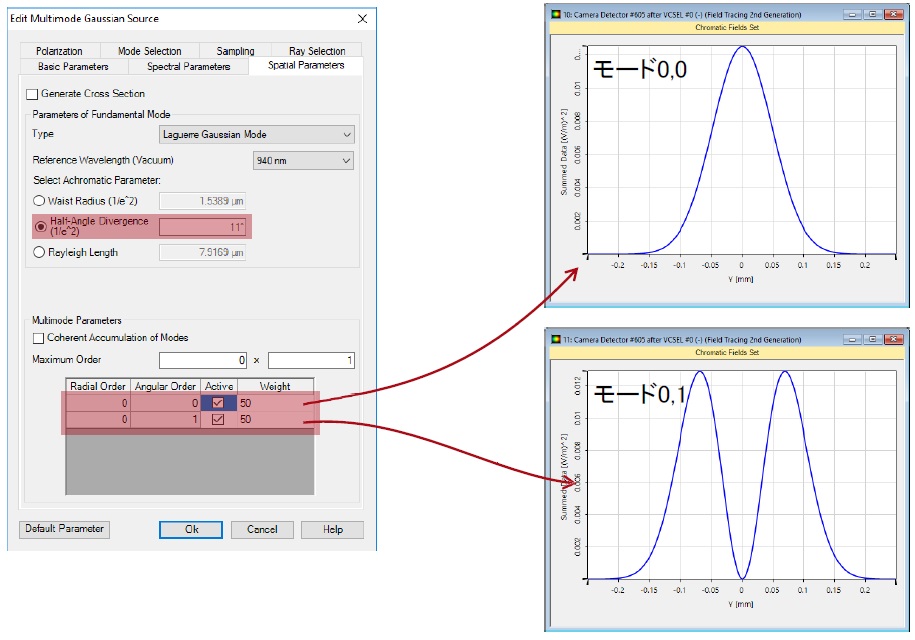

Gaussian fieldの設定
-Basic Source Models
ドキュメント情報
| タイトル | VirtualLab Fusionにおける垂直共振面発光レーザー(VCSEL)ダイオードのモデリング |
|
文書コード |
tba |
| バージョン | 0.9 |
| Edition / Toolbox | Starter Toolbox |
| 使用したVirtualLabのバージョン | 7.4.0.49 |
| カテゴリー | Application Use Case |
| 参考文献 | - |
