X線イメージング用単一格子干渉計｜VirtualLab技術情報

X線イメージングはしばしばTalbot効果と回折格子の自己像に基づいています。以下のN. Morimotoらの研究から、クロス、チェッカーボード、およびメッシュパターンを有する3 つのタイプの位相格子を選択しました。回折格子は単一格子干渉計に採用され、位相のみの透過関数としてモデル化され（X線波長は回折格子の周期よりもはるかに小さいため）、それらの自己像をVirtualLab Fusionで 調査します。

モデリングタスク

X線イメージングのための異なるパターンを持つ位相格子後方の自己像はどのように調べるのでしょうか?
光学系のパラメーターはN. Morimoto, et al., Opt. Express 23、29399-29412 (2015年)より引用

モデリングタスク

X線イメージング用の異なるパターンを有する位相格子後方の自己像をどのように調べるのでしょうか。
光学系のパラメーターはN. Morimoto, et al., Opt. Express 23、29399-29412 (2015年)より引用

クロスパターン位相格子

チェッカーボードパターン位相格子

メッシュパターン位相格子

ケースごとの比較

VirtualLab Fusionのインターフェース

VirtualLab Fusion でのワークフロー

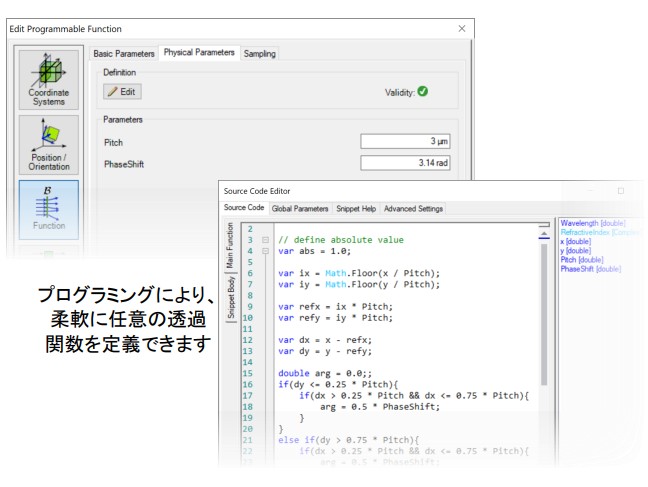

• 伝播機能の指定またはカスタマイズ
  —How to Work with the Programmable Function & Example（Cylindricaｌ Lens）[Use Case]
• 電磁場の可視化に適した検出器の選択
  —Electromagnetic Field Detector[Use Case]
• フーリエ変換の適切な設定
  —Fourier Transform Seting–Discussion at Examples [Use Case]
