データベースインターフェースの操作
著者: | Christian Hellmann & Torsten Schöning (LightTrans) |
関連チュートリアル | 337.01 (Introduction to the Data Array Import Wizard) |
必須ツールボックス: | VirtualLab™ 5.5.0以降 – Starter Toolbox, Grating Toolbox, Laser Resonator Toolbox |
License: | CC-BY-SA 3.0 |
データベース・インターフェースの概要
- VirtualLab™ では、光学系のシミュレーション内のデータベース・インターフェースの解析を加える事が可能です
- データベース・インターフェースは、測定データの評価に活用する事が可能です
- VirtualLab™には、2つの異なるタイプのデータベース・インターフェースがあります:
‒ Sampled Interface
‒ Transition Point List Interface
Sampled Interface
Sampled Interfaceの概要
- Sampled Interface は、インターフェースとして活用可能な等間隔なデータセットです
- Sampled Interface は、1Dまたは 2Dの測定データとして活用 する事が可能です
- Sampled interface では、データポイントの解釈として、複数のインターポレーション手法を活用可能です
- Sampled Interface にて量子化(位相分布のレベル化)、スケーリングピクセレーションが可能です。 これら全てのインターフェースは VirtualLab™にて活用可能です。
IMPORT DATA

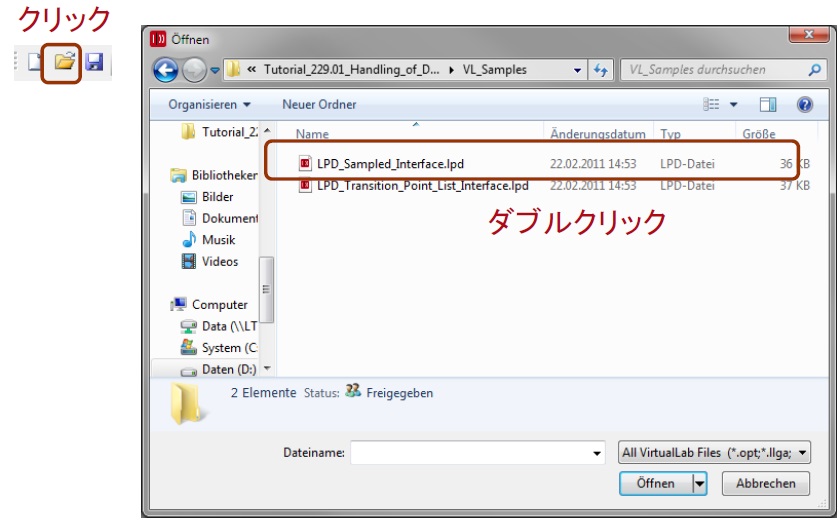

Sampled Interface – サンプルファイル

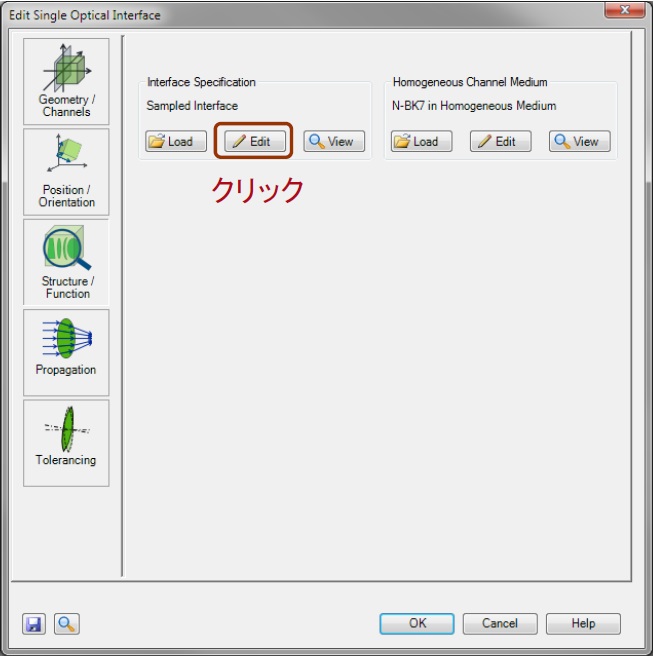

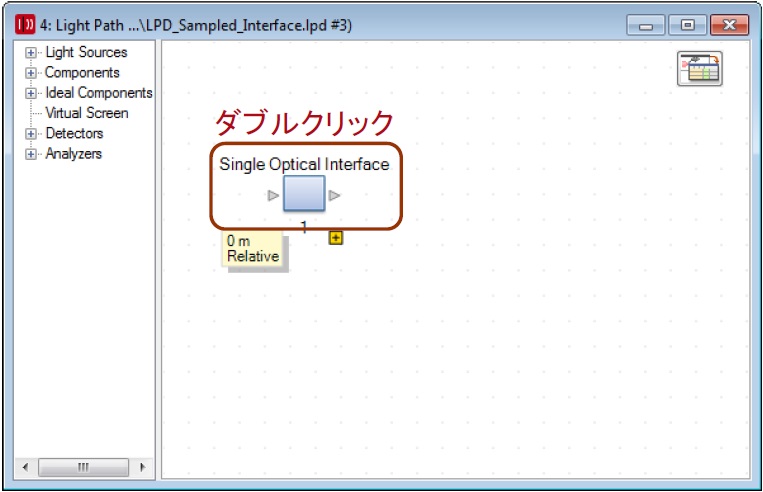

Single Optical Interfaceの編集ダイアログ

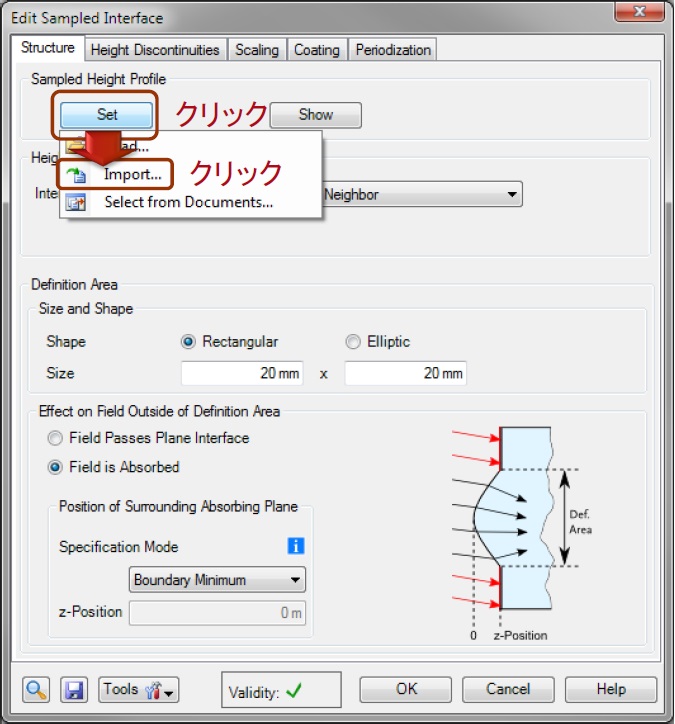

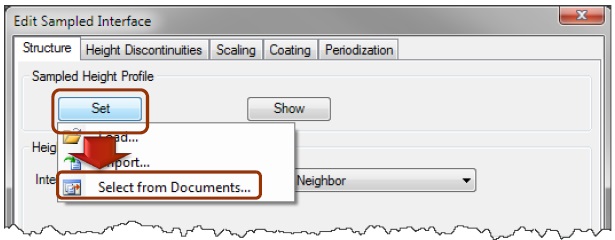

Sampled Interfaceの編集ダイアログ

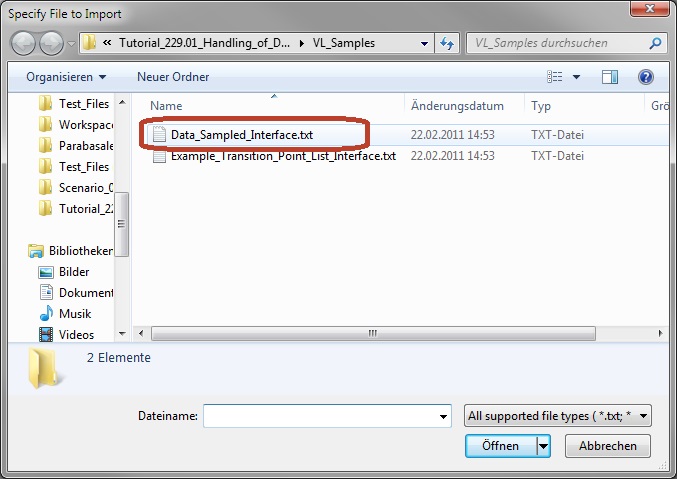

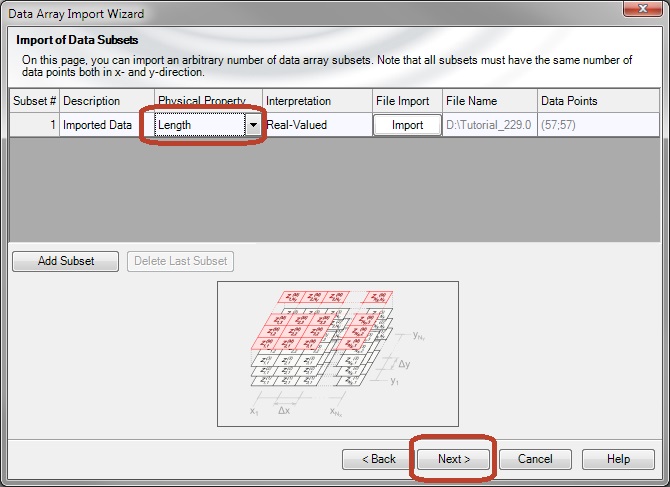

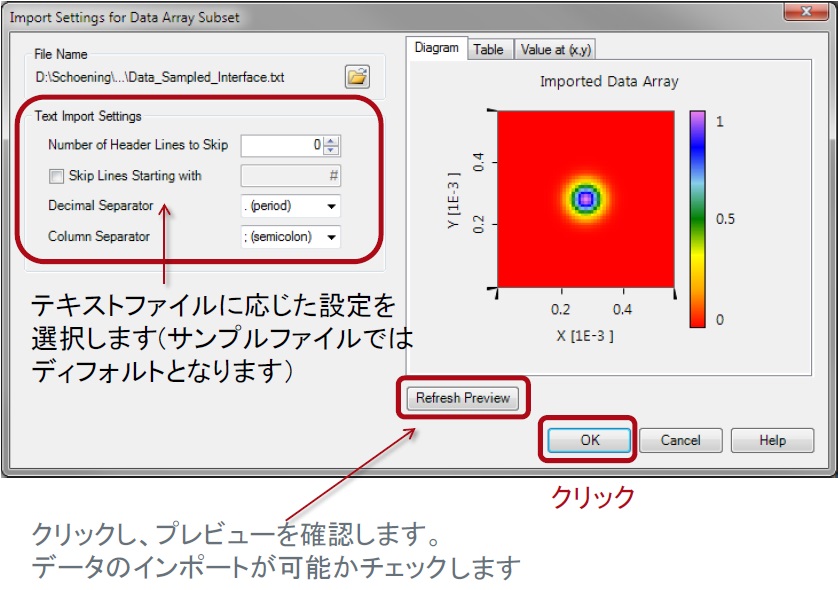

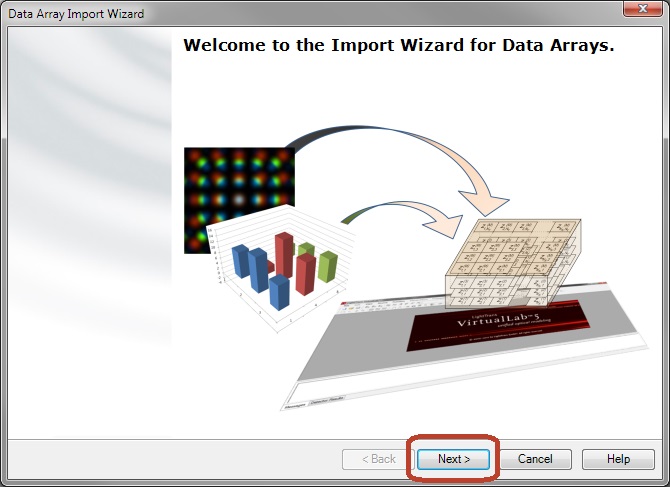

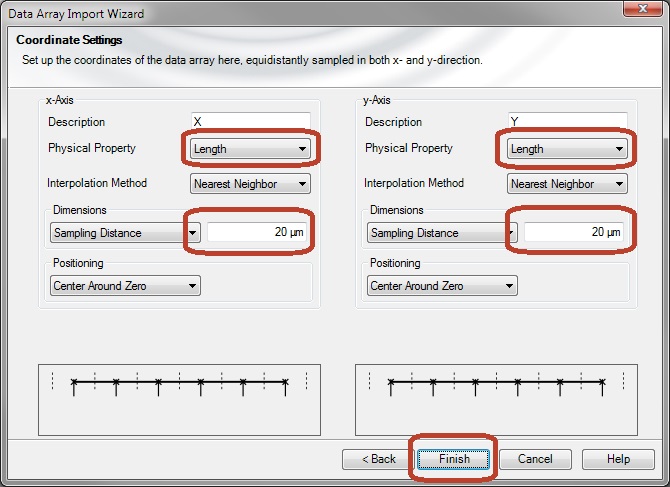

測定データのインポート
制限
- インポートされたデータアレーは下記の制限を満たす必要があります:
‒ 実値、等間隔サンプルサブセットは一つのみ
‒ コーディネートはユニット長である必要があります
‒ データはユニット長を持つ必要があります - 上記に相当しない場合、インポートされたデータアレーは、分離されたドキュメントとして表示され、これに従い変更が可能です
- 変更されたデータアレーは、下記にて設定可能です
高さデータのスケール
VirtualLab™ では、高さ情報の単位は、”メーター”としております。これで都合が悪い場合、スケールを変更する事が可能です。 ここでのサンプルファイルでは、単位をミリメートルとしております。

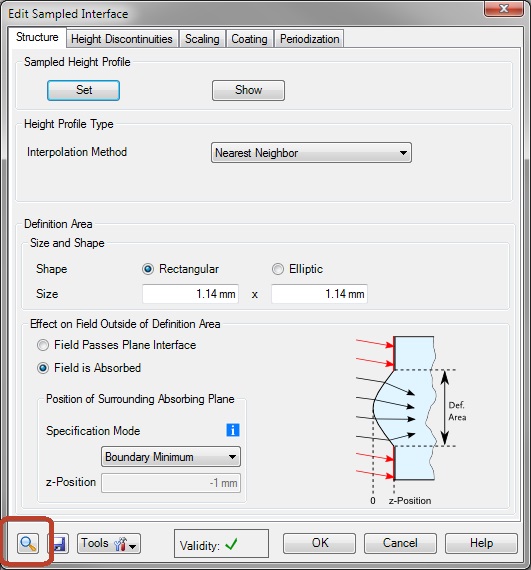

Sampled Interfaceの編集ダイアログ

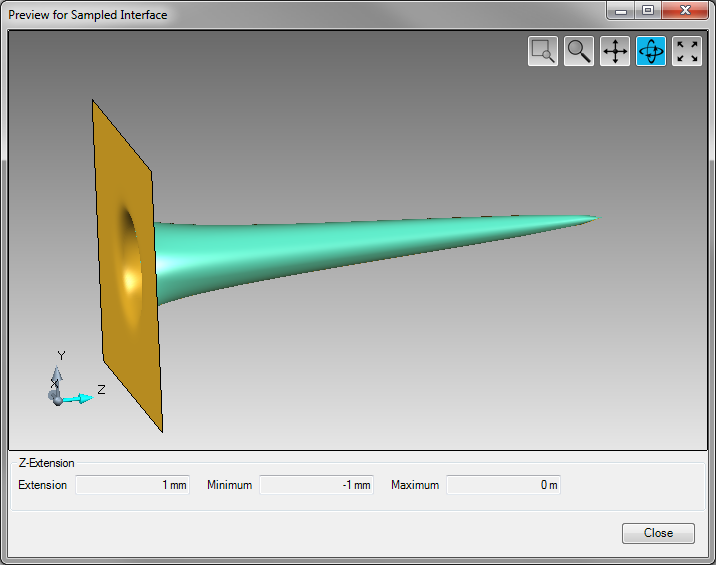

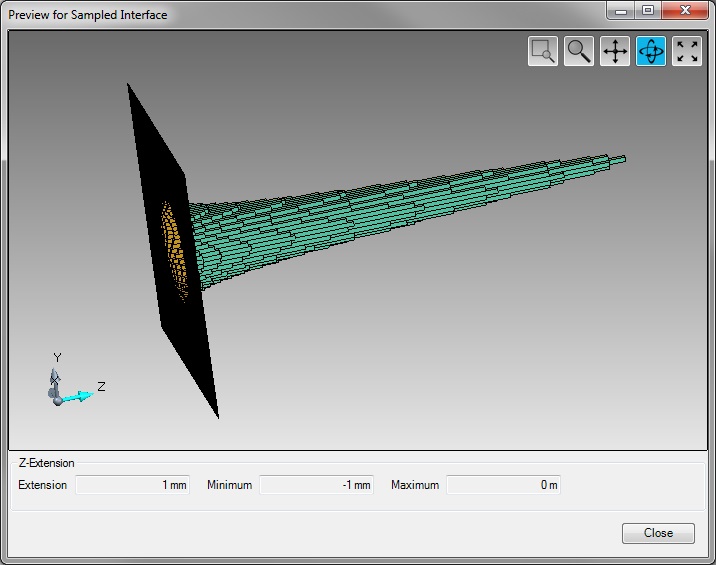

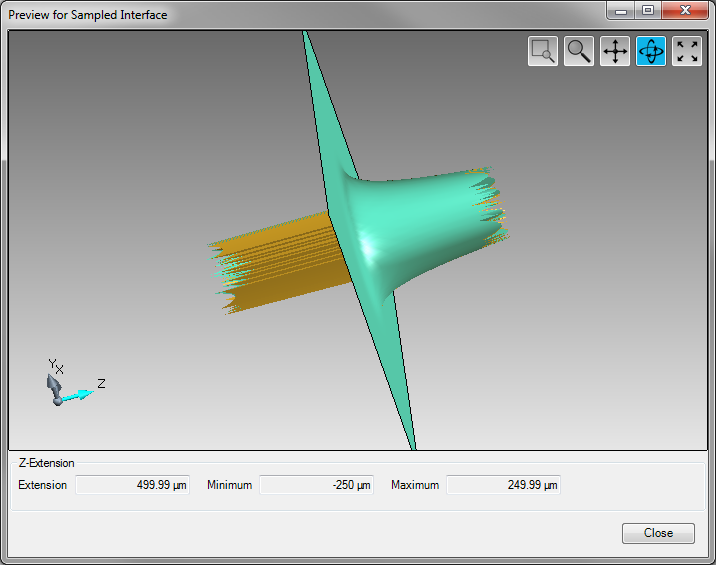

Sampled Interfaceの3D表示
高さ情報のインターポレーション

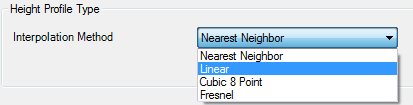

Sampled Interfaceのインターポレーションタ イプ
- Sampled Interface には、いくつかのインターポレーション法があります:
‒ Nearest Neighbor
‒ Linear
‒ Cubic 8 Point
‒ Fresnel (フレネルゾーンを含むデータに対応、従って全体の高さ情報はユーザーにて設定されます) - インターポレーションは下記にて設定可能です

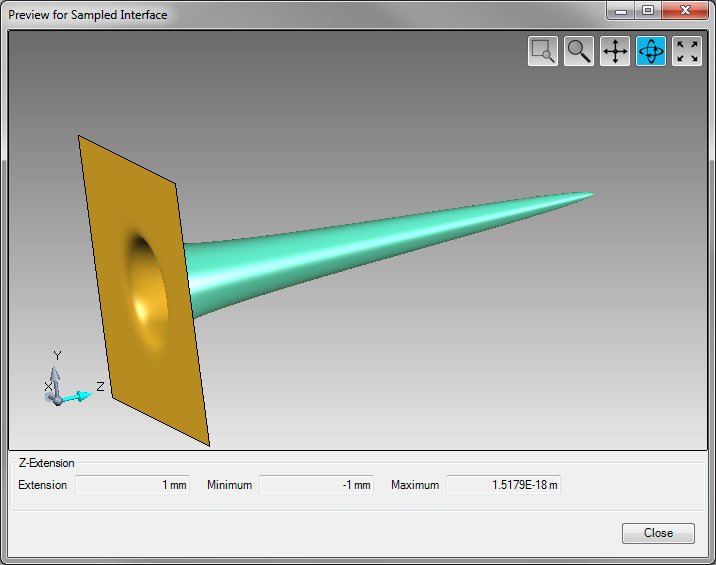

Sampled Interface (リニアーインターポレーション)
Sampled Interface (Cubic 8 Point)
Sampled Interface (フレネル)
Transition Point List インターフェース
Transition Point List インターフェースの概要
- Transition Point List インターフェースは、非等間隔データポイントのデータベースのコンフィギュレーションが可能です
- 変調は、x-方向、y-方向に常に不変です
- ユーザーにより、2つの異なるインターポレーション法を選択可能です
‒ 一定のインターバル (ユーザーにて、最終データのインターバルの設定が必要です)
‒ Linear インターポレーション - インターフェースはスケーリングと離散化により制御する事が可能です
Transition Point List インターフェース

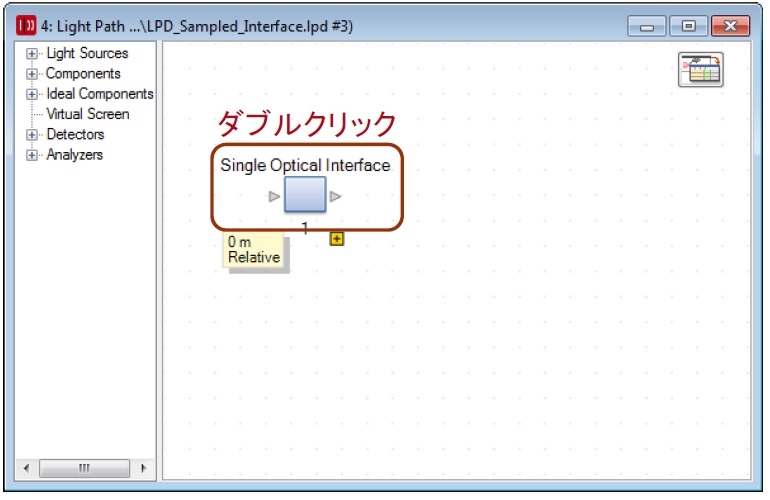

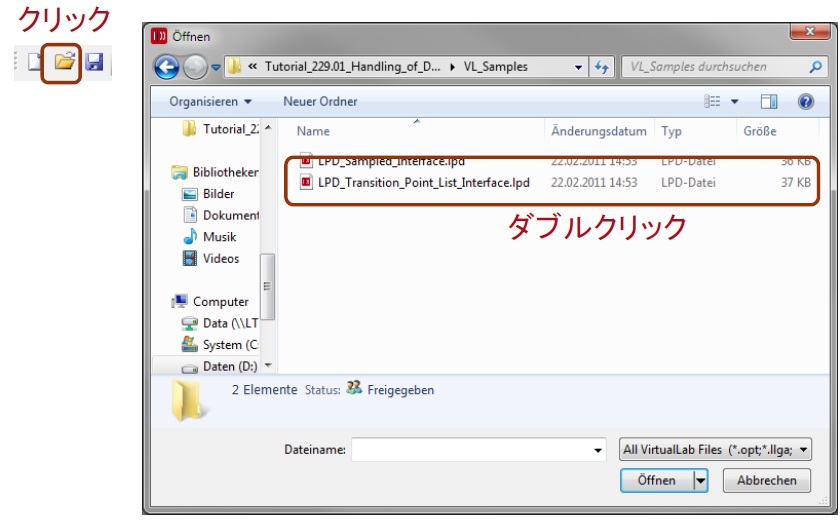

Light Path Diagramの起動

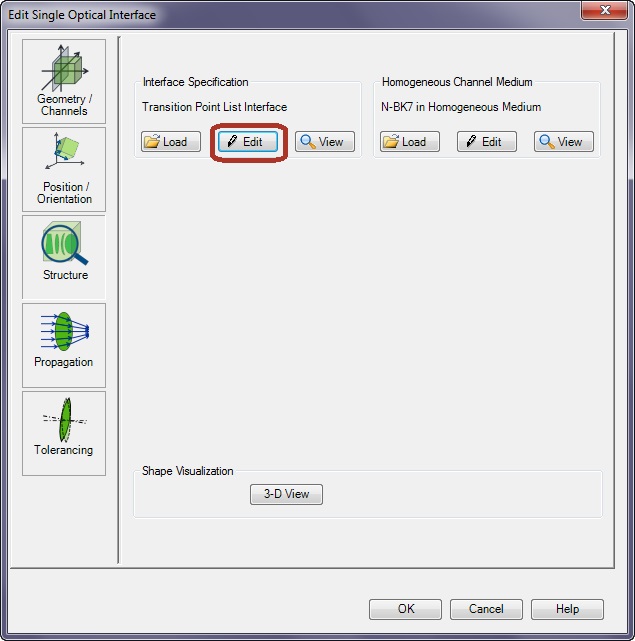

Single Optical Interfaceの編集ダイアログ

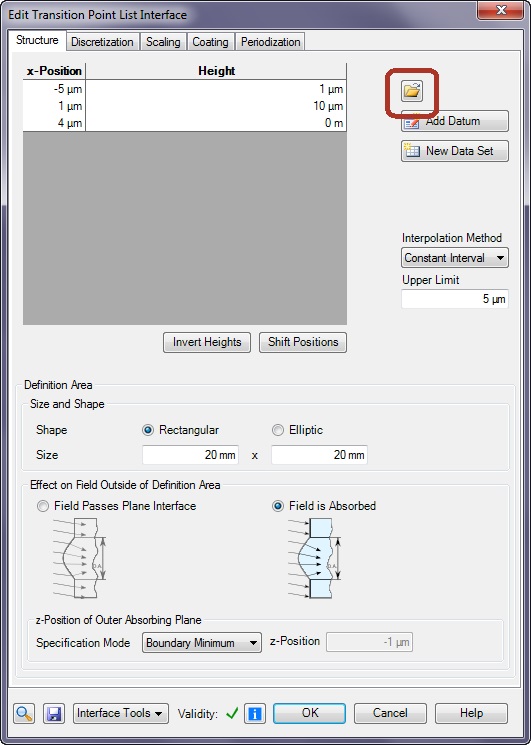

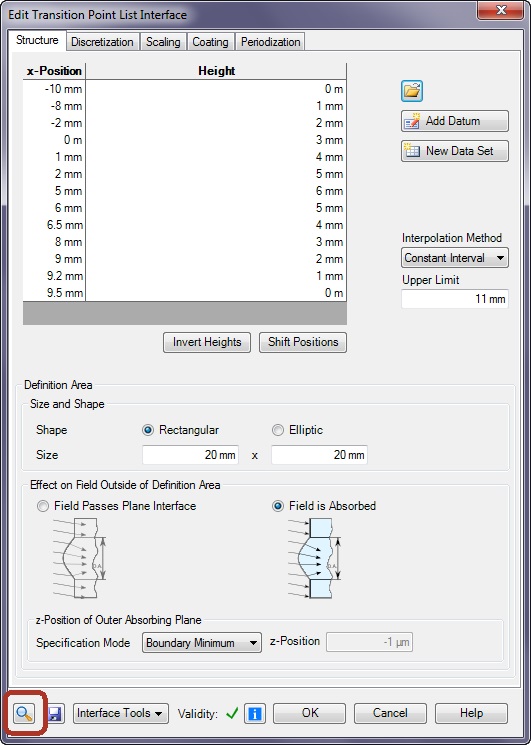

Transition Point List インターフェースの編集ダイアログ

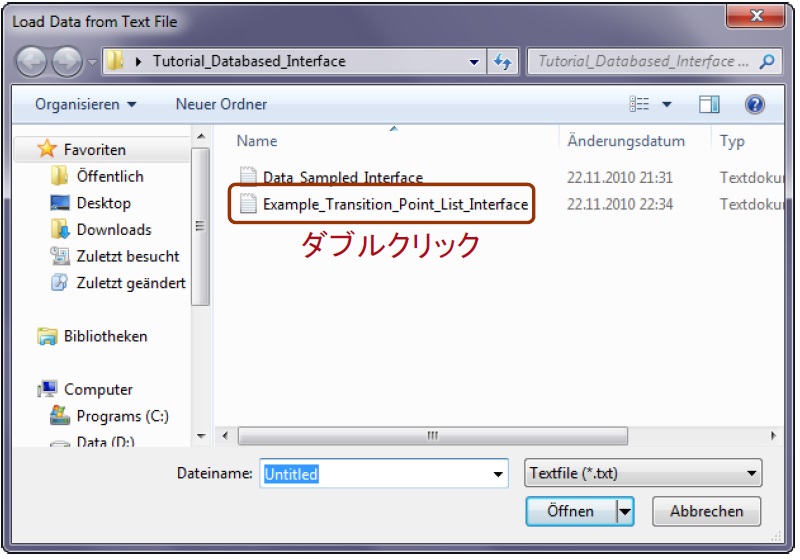

Stored dataの選定
Transition Point List インターフェースの編集ダイアログ

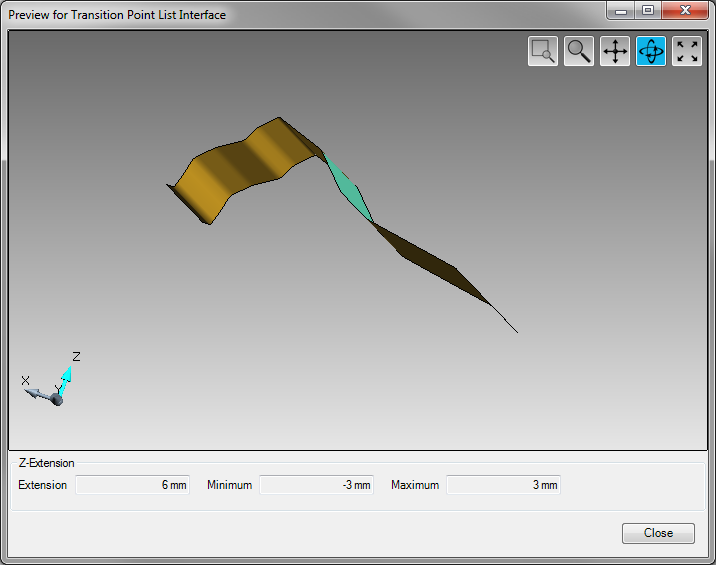

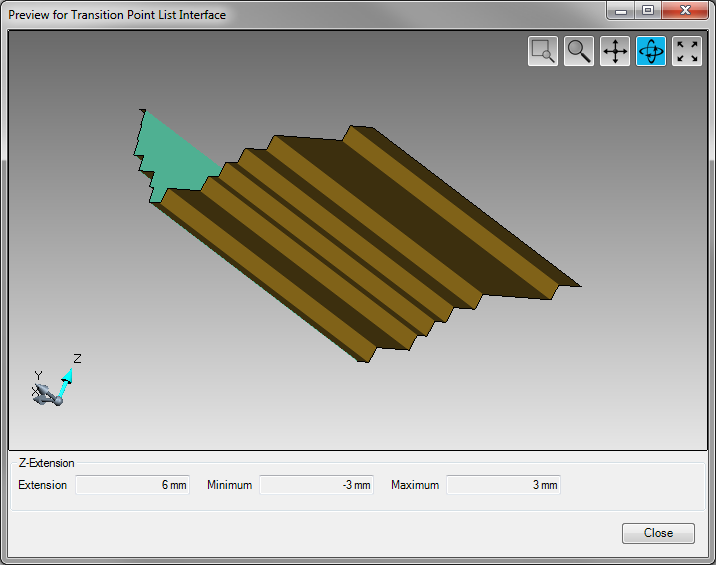

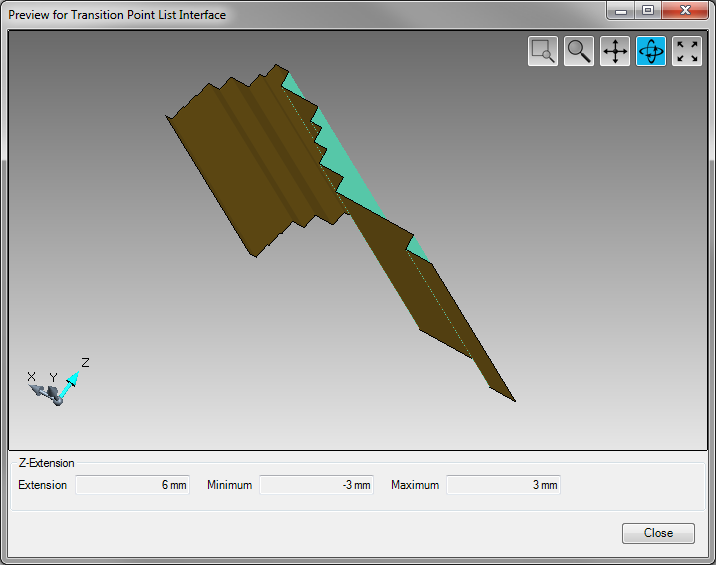

Transition Point インターフェースの3D表示
ツールと設定
- Transition Point List インターフェースは、非等間隔データを制御する2つのツールがあります:
‒ Invert Profile (高さ情報の反転)
‒ Shift Positions (非等間隔高さ情報のユーザー定義データによるシフト) - 2つの異なるインターポレーション法がTransition Point インターフェースに用意されております:
‒ Constant Interval (最終インターバルの位置の定義が必要な場合)
‒ Linear interpolation (非等間隔データポイント間のリニアーインターポレーション)
