【Advanced Edition】 【Light Guide Toolbox Gold/Silver】
2023-03-07
複雑な2D射出瞳拡大を含む導波路システムのシミュレーション
目次

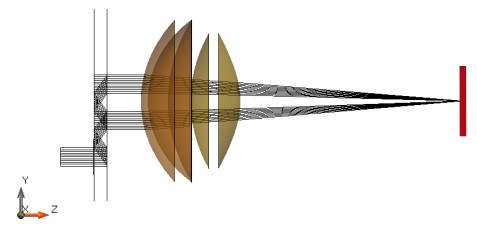

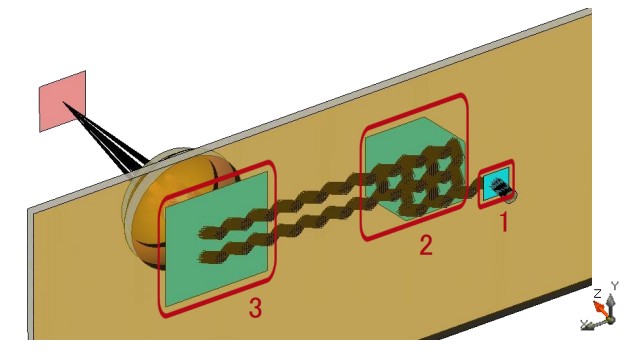

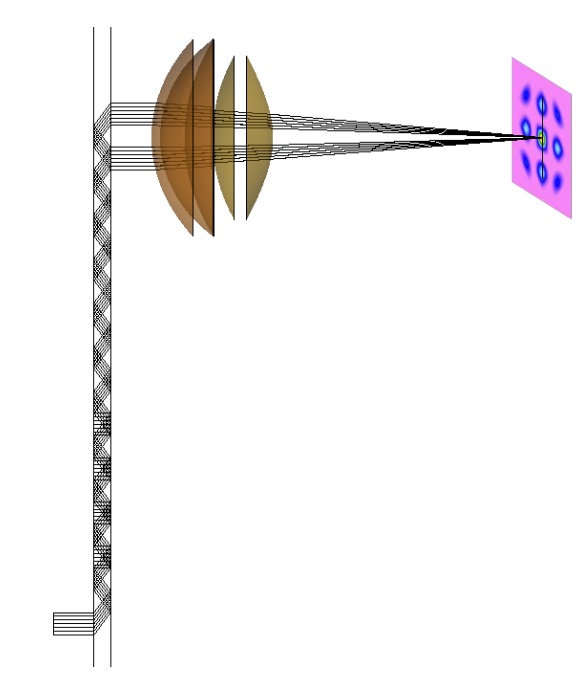

設定/システムの図
ハイライト
- コヒーレンス、偏光、エネルギー効果を含む導波路システムのノンシーケンシャルな光線追跡とフィールドトレーシングの解析
- 任意の形状および照明アパチャーのPSFとMTFの計算
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義
仕様

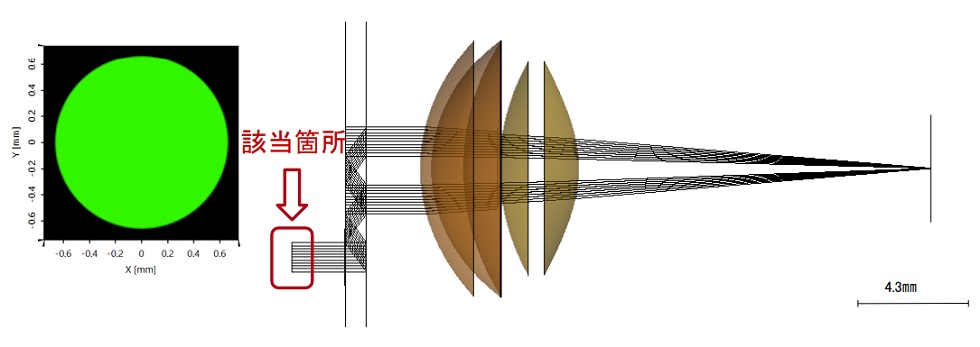

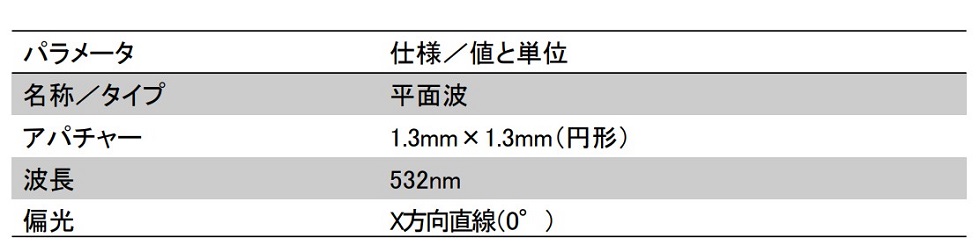

仕様:光源

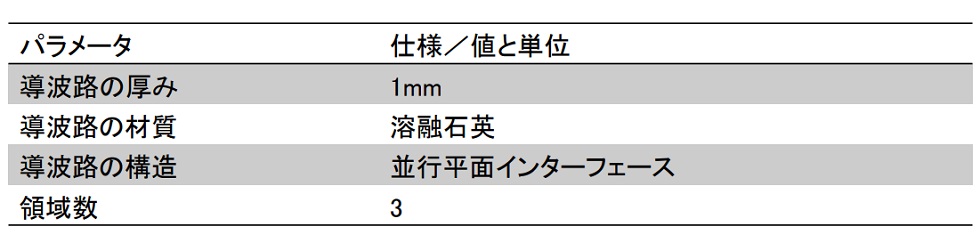

仕様:導波路

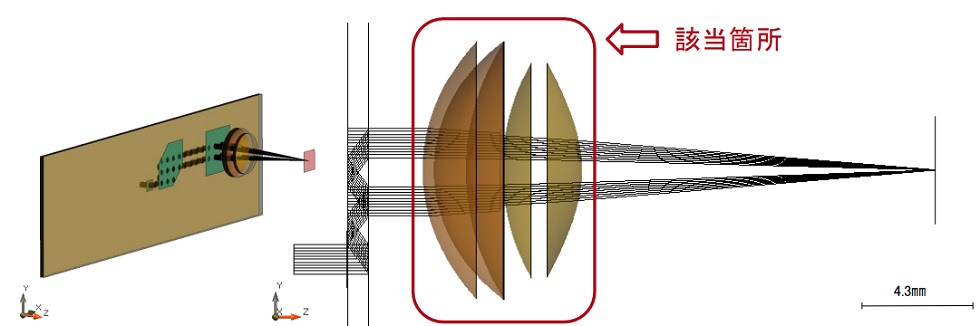

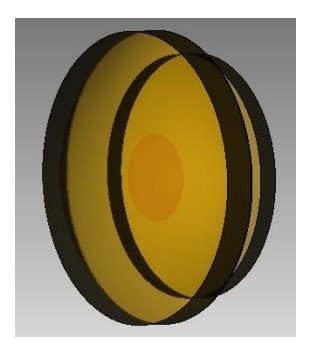

仕様:人間の瞳のモデル
人間の瞳のモデルには以下が含まれます:
- 角膜
- 水様液
- 瞳孔(直径を含む)
- レンズ
- 硝子体

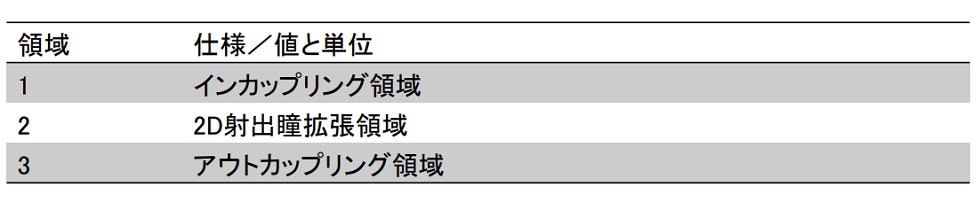

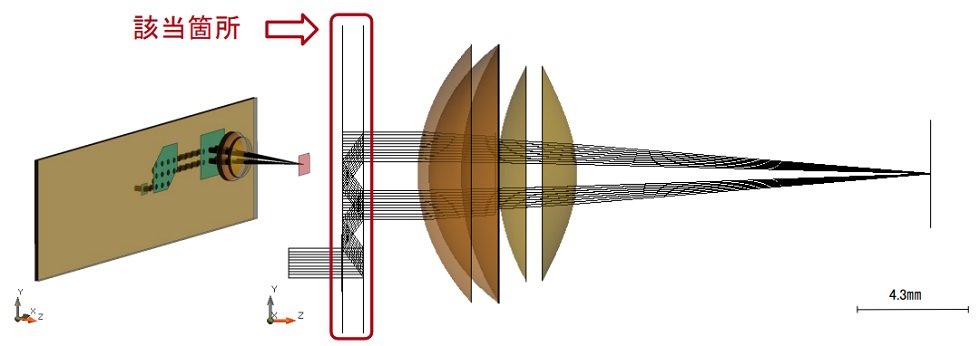

仕様:領域
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義

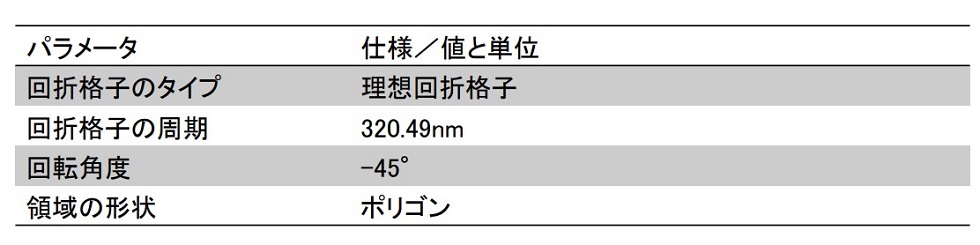

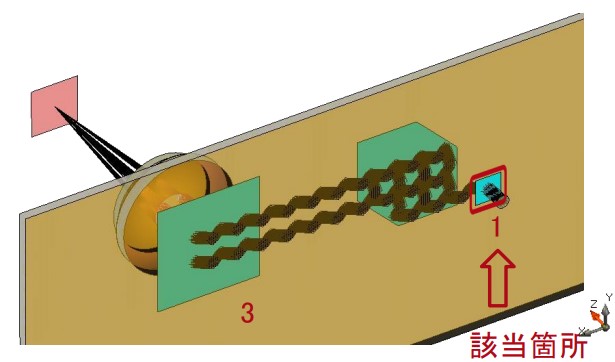

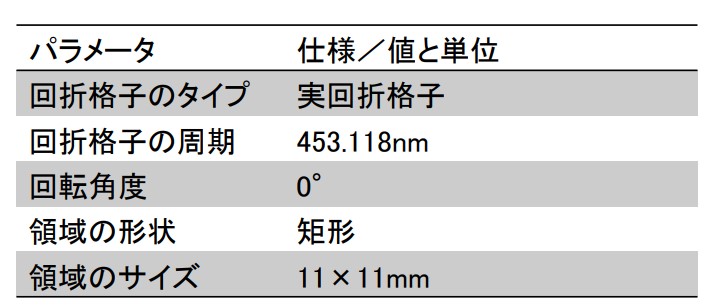

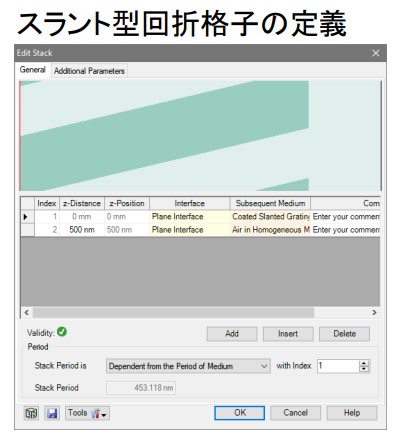

仕様:インカップリング回折格子
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義

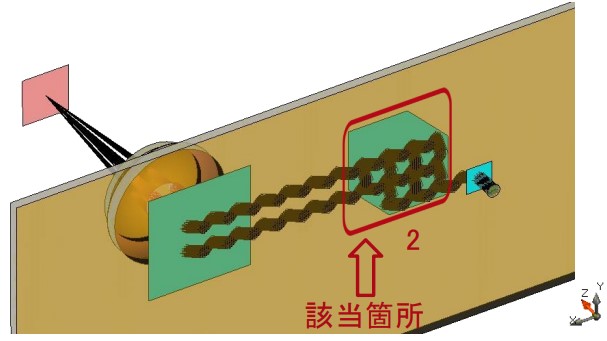

仕様:2D拡張回折格子
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義

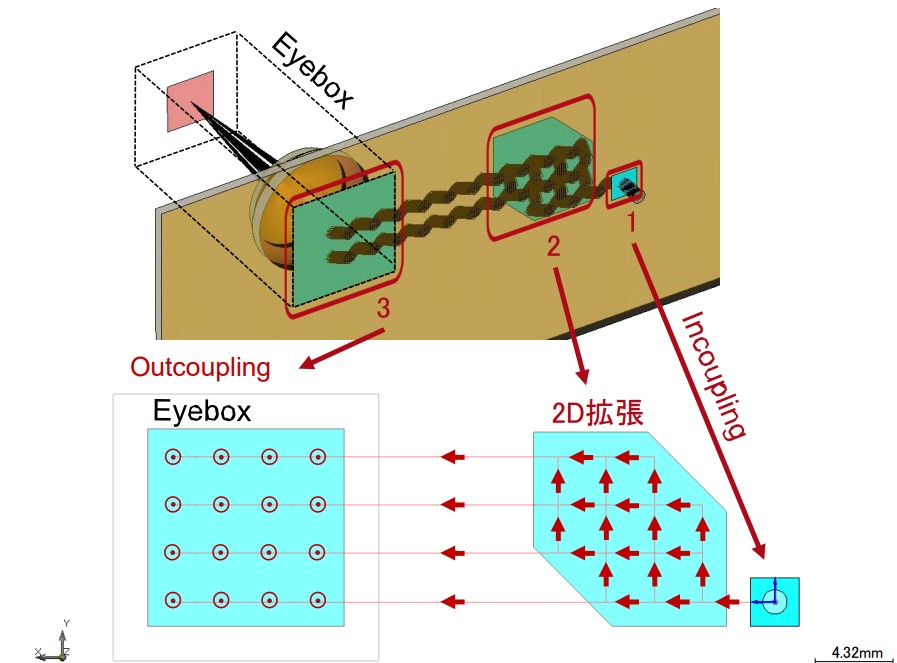

コンセプト:2D射出瞳拡張

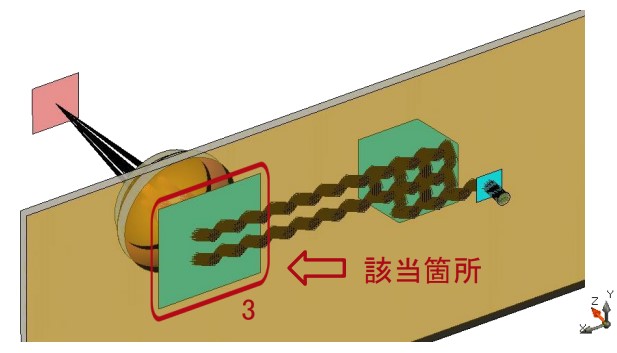

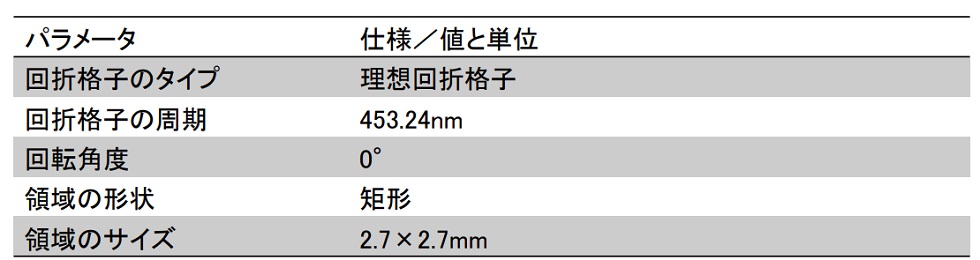

仕様:アウトカップリング回折格子
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義

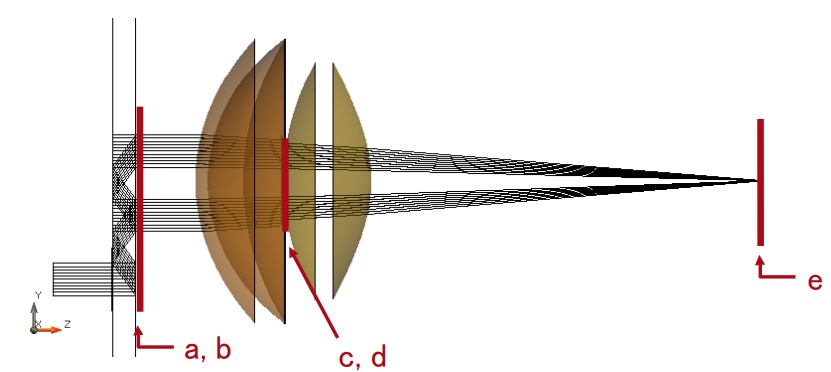

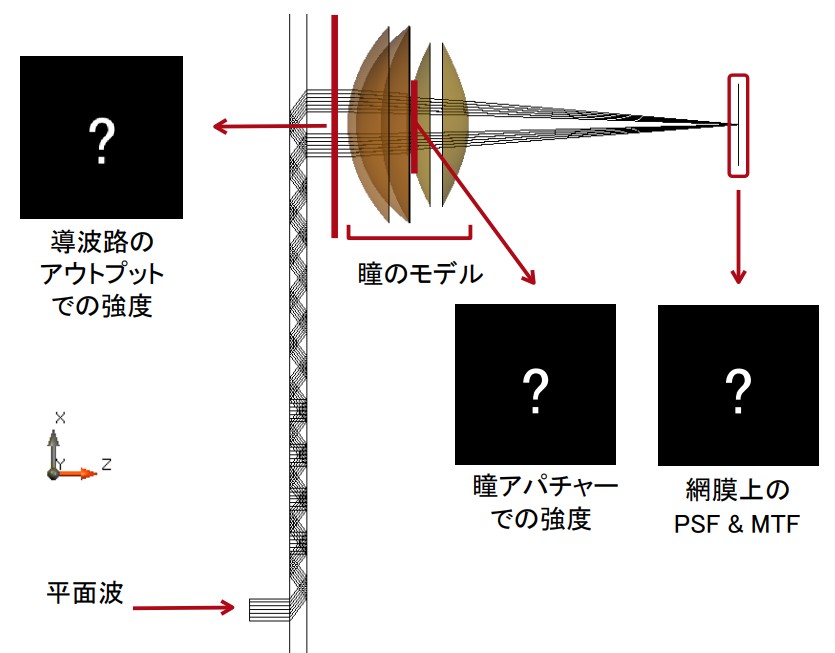

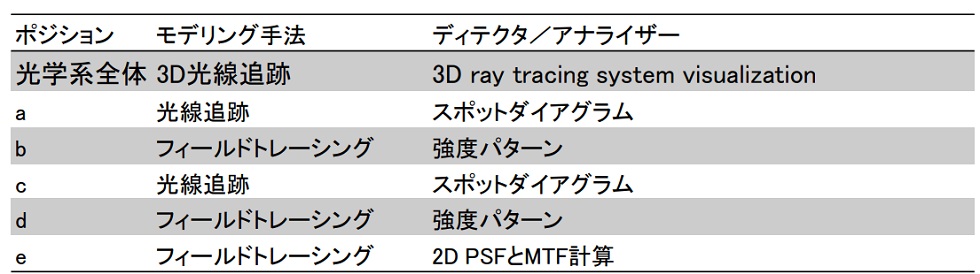

仕様:ディテクタ
結果

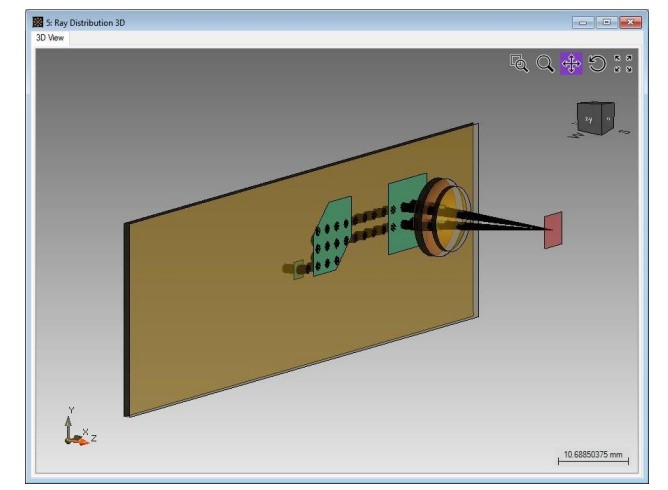

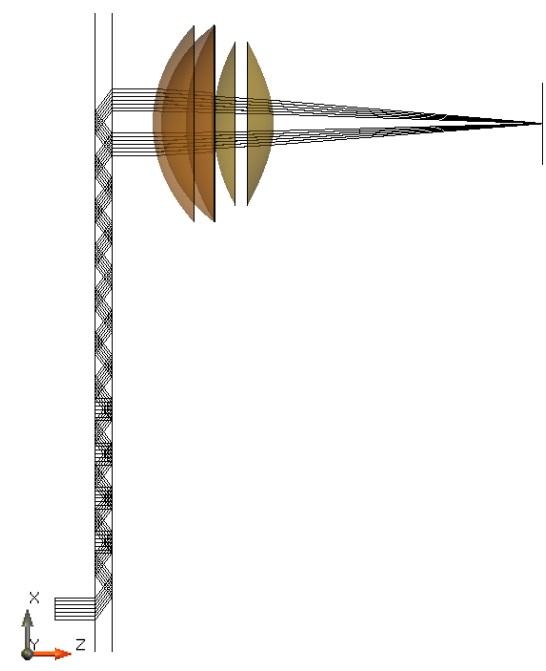

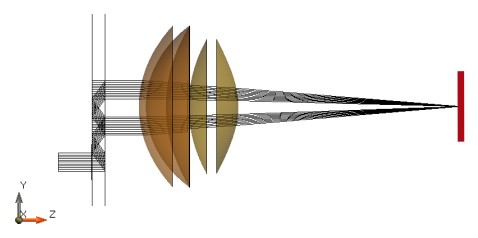

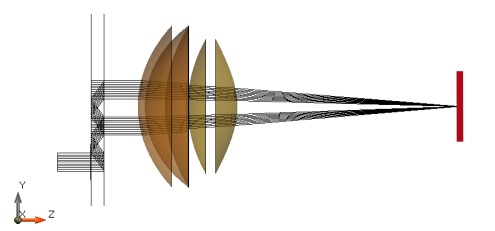

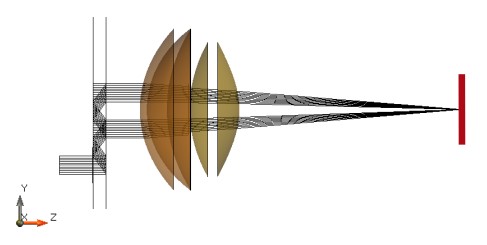

結果:3D光線追跡

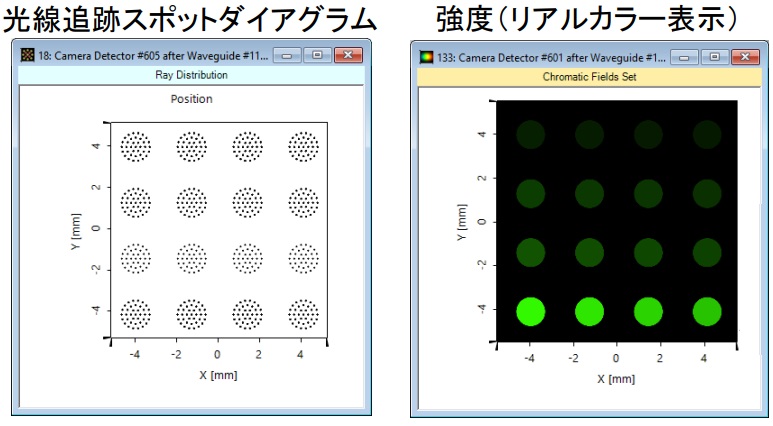

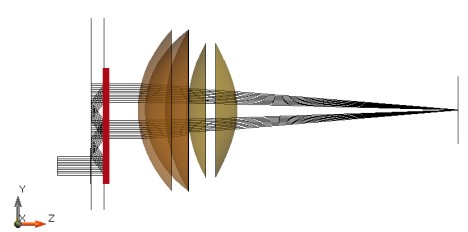

結果:アウトカップリング後のスポットと強度
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義
シミュレーション時間は~15秒(厳密な回折格子シミュレーションを含む!)

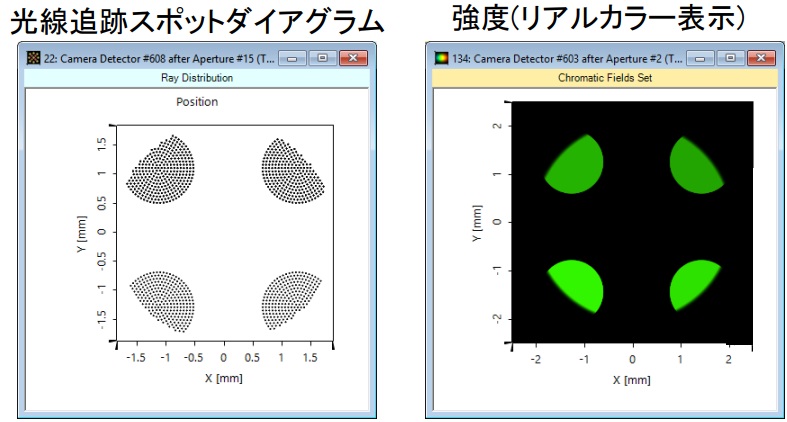

結果:瞳上でのスポットと強度
ハイライト
- 光導波路のノンシーケンシャルな光線追跡とフィールドトレーシング
- 理想または実際の回折格子面を含む導波路における任意のインカップリングおよびアウトカップリング領域の定義
シミュレーション時間は~15秒(厳密な回折格子シミュレーションを含む!)

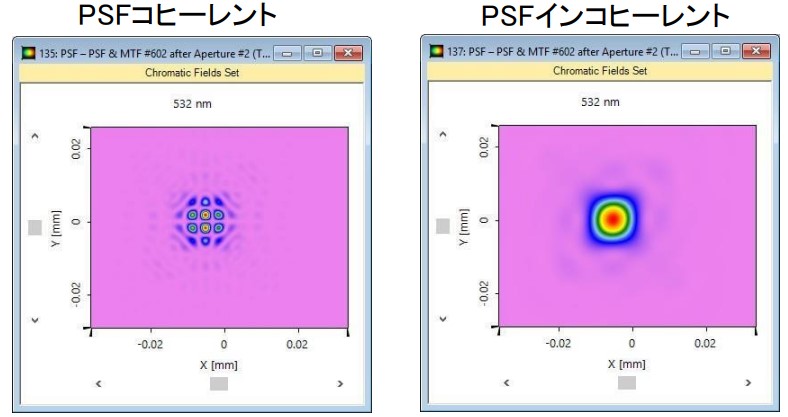

結果:網膜上のPSF
ハイライト
- コヒーレンス、偏光、エネルギー効果を含む光導波路の、ノンシーケンシャルな光線追跡とフィールドトレーシング解析
- 任意の形状および照明アパチャーのPSFとMTFの計算
結果:網膜上のPSF
ハイライト
- ヒーレンス、偏光、エネルギー効果を含む光導波路の、ノンシーケンシャルな光線追跡とフィールドトレーシング解析
- 任意の形状および照明アパチャーのPSFとMTFの計算
y方向(90°)にて直線偏光へ変更

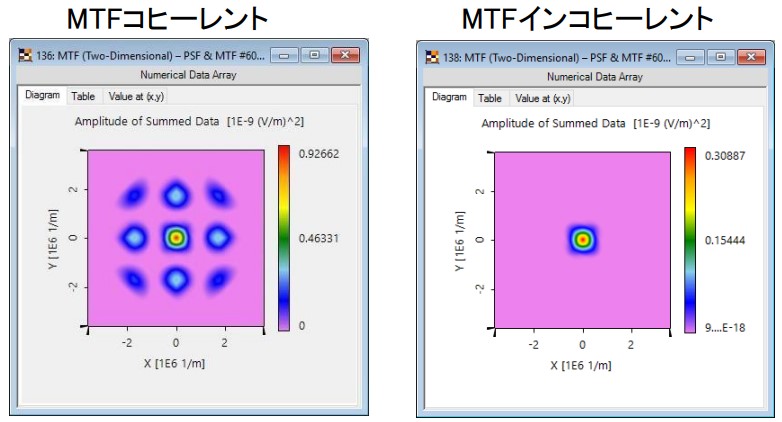

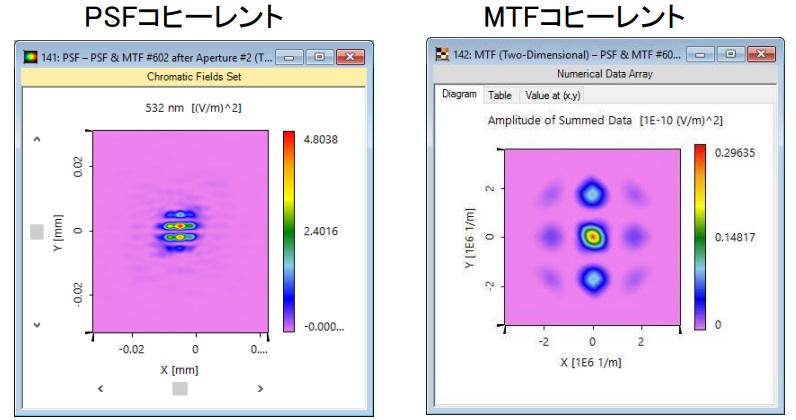

結果:網膜上のMTF
ハイライト
- コヒーレンス、偏光、エネルギー効果を含む光導波路の、ノンシーケンシャルな光線追跡とフィールドトレーシング解析
- 任意の形状および照明アパチャーのPSFとMTFの計算

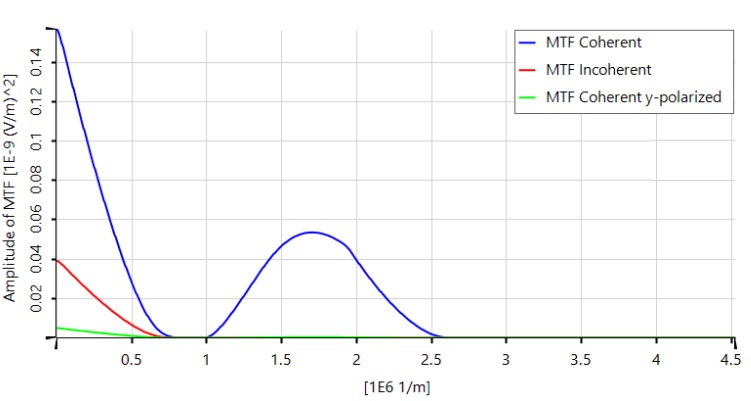

結果:網膜上のMTF
ハイライト
- コヒーレンス、偏光、エネルギー効果を含む光導波路の、ノンシーケンシャルな光線追跡とフィールドトレーシング解析
- 任意の形状および照明アパチャーのPSFとMTFの計算
MTFはコヒーレンスと偏光の影響に強く依存する
ドキュメント・技術情報
コード | NED.0007 |
資料のバージョン |
1.0 |
タイトル | 複雑な2D射出瞳拡張を含む導波路システムのシミュレーション |
カテゴリー |
バーチャル・ミックスリアリティ>ニアアイディスプレイ |
作成者 | Roberto Knoth(LightTrans) |
VLversion | 7.0.0.29 |
シミュレーションに使用したPCの仕様
Processor | i7-49010MQ(4 CPUcores) |
RAM |
32GB |
Operating System | Windows 10 |
